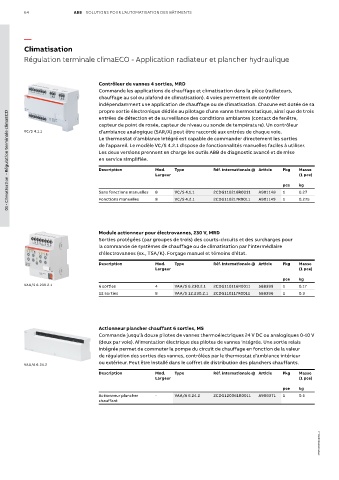

64 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Climatisation
Régulation terminale climaECO - Application radiateur et plancher hydraulique

Contrôleur de vannes 4 sorties, MRD
Commande les applications de chauffage et climatisation dans la pièce (radiateurs,
chauffage au sol ou plafond de climatisation). 4 voies permettent de contrôler
indépendamment une application de chauffage ou de climatisation. Chacune est dotée de sa
propre sortie électronique dédiée au pilotage d’une vanne thermostatique, ainsi que de trois
01 - Climatisation - Régulation terminale climaECO
entrées de détection et de surveillance des conditions ambiantes (contact de fenêtre,
capteur de point de rosée, capteur de niveau ou sonde de température). Un contrôleur
VC/S 4.1.1 d’ambiance analogique (SAR/A) peut être raccordé aux entrées de chaque voie.
Le thermostat d’ambiance intégré est capable de commander directement les sorties
de l’appareil. Le modèle VC/S 4.2.1 dispose de fonctionnalités manuelles faciles à utiliser.
Les deux versions prennent en charge les outils ABB de diagnostic avancé et de mise
en service simplifiée.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Sans fonctions manuelles 8 VC/S 4.1.1 2CDG110216R0011 A901148 1 0.27
Fonctions manuelles 8 VC/S 4.2.1 2CDG110217R0011 A901149 1 0.275

Module actionneur pour électrovannes, 230 V, MRD
Sorties protégées (par groupes de trois) des courts-circuits et des surcharges pour
la commande de systèmes de chauffage ou de climatisation par l'intermédiaire
d'électrovannes (ex., TSA/K). Forçage manuel et témoins d'état.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
VAA/S 6.230.2.1 6 sorties 4 VAA/S 6.230.2.1 2CDG110116R0011 588399 1 0.17
12 sorties 8 VAA/S 12.230.2.1 2CDG110117R0011 588396 1 0.3

Actionneur plancher chauffant 6 sorties, MS
Commande jusqu’à douze pilotes de vannes thermoélectriques 24 V DC ou analogiques 0-10 V
(deux par voie). Alimentation électrique des pilotes de vannes intégrée. Une sortie relais
intégrée permet de commuter la pompe du circuit de chauffage en fonction de la valeur
de régulation des sorties des vannes, contrôlées par le thermostat d’ambiance intérieur
ou extérieur. Peut être installé dans le coffret de distribution des planchers chauffants.
VAA/A 6.24.2
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
Actionneur plancher - VAA/A 6.24.2 2CDG120061R0011 A906371 1 0.5
chauffant

1TXH000594C0301_1
