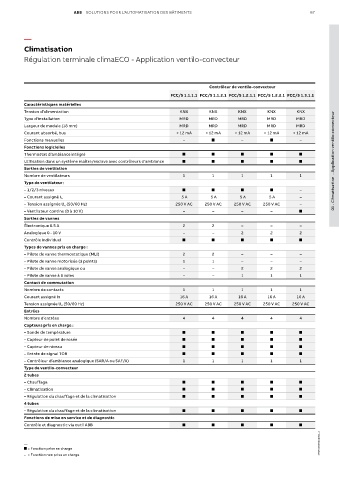

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 67

—
Climatisation
Régulation terminale climaECO - Application ventilo-convecteur

Contrôleur de ventilo-convecteur
FCC/S 1.1.1.1 FCC/S 1.1.2.1 FCC/S 1.2.1.1 FCC/S 1.2.2.1 FCC/S 1.3.1.1
Caractéristiques matérielles
Tension d'alimentation KNX KNX KNX KNX KNX
Type d'installation MRD MRD MRD MRD MRD
Largeur de module (18 mm) MRD MRD MRD MRD MRD
Courant absorbé, bus < 12 mA < 12 mA < 12 mA < 12 mA < 12 mA
Fonctions manuelles – – –
Fonctions logicielles
Thermostat d’ambiance intégré
Utilisation dans un système maître/esclave avec contrôleurs d’ambiance 01 - Climatisation - Application ventilo-convecteur
Sorties de ventilation
Nombre de ventilateurs 1 1 1 1 1
Type de ventilateur :
– 1/2/3 niveaux –
5 A 5 A 5 A 5 A –
– Courant assigné I n
– Tension assignée U n (50/60 Hz) 250 V AC 250 V AC 250 V AC 250 V AC –
– Ventilateur continu (0 à 10 V) – – – –
Sorties de vannes
Électronique 0.5 A 2 2 – – –
Analogique 0 - 10 V – – 2 2 2
Contrôle individuel
Types de vannes pris en charge :
– Pilote de vanne thermostatique (MLI) 2 2 – – –
– Pilote de vanne motorisée (3 points) 1 1 – – –
– Pilote de vanne analogique ou – – 2 2 2
– Pilote de vanne à 6 voies – – 1 1 1
Contact de commutation
Nombre de contacts 1 1 1 1 1
Courant assigné In 16 A 16 A 16 A 16 A 16 A
Tension assignée U n (50/60 Hz) 250 V AC 250 V AC 250 V AC 250 V AC 250 V AC
Entrées
Nombre d’entrées 4 4 4 4 4
Capteurs pris en charge :
– Sonde de température
– Capteur de point de rosée
– Capteur de niveau
– Entrée de signal TOR
– Contrôleur d’ambiance analogique (SAR/A ou SAF/A) 1 1 1 1 1
Type de ventilo-convecteur
2 tubes
– Chauffage
– Climatisation
– Régulation du chauffage et de la climatisation
4 tubes
– Régulation du chauffage et de la climatisation
Fonctions de mise en service et de diagnostic
Contrôle et diagnostic via outil ABB

— 1TXH000594C0301_1
= Fonction prise en charge
– = Fonction non prise en charge
