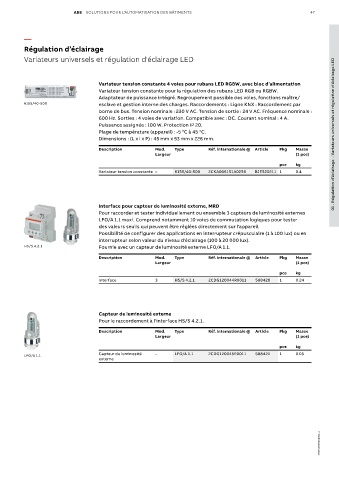

Page 47 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 47

—
Régulation d’éclairage
Variateurs universels et régulation d'éclairage LED

Variateur tension constante 4 voies pour rubans LED RGBW, avec bloc d’alimentation
Variateur tension constante pour la régulation des rubans LED RGB ou RGBW.
Adaptateur de puissance intégré. Regroupement possible des voies, fonctions maître/
6155/40-500 esclave et gestion interne des charges. Raccordements : Ligne KNX : Raccordement par
borne de bus. Tension nominale : 230 V AC. Tension de sortie : 24 V AC. Fréquence nominale :
600 Hz. Sorties : 4 voies de variation. Compatible avec : DC. Courant nominal : 4 A.
Puissance assignée : 100 W. Protection IP 20.
Plage de température (appareil) : -5 °C à 45 °C. 01 - Régulation d’éclairage - Variateurs universels et régulation d'éclairage LED
Dimensions : (L x l x P) : 45 mm x 53 mm x 226 mm.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
Variateur tension constante – 6155/40-500 2CKA006151A0256 BJE520211 1 0.4

Interface pour capteur de luminosité externe, MRD
Pour raccorder et tester individuellement ou ensemble 3 capteurs de luminosité externes
LFO/A 1.1 maxi. Comprend notamment 10 voies de commutation logiques pour tester
des valeurs seuils qui peuvent être réglées directement sur l'appareil.
Possibilité de configurer des applications en interrupteur crépusculaire (1 à 100 lux) ou en
interrupteur selon valeur du niveau d'éclairage (100 à 20 000 lux).
HS/S 4.2.1 Fournie avec un capteur de luminosité externe LFO/A 1.1.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Interface 3 HS/S 4.2.1 2CDG120044R0011 588420 1 0.24

Capteur de luminosité externe
Pour le raccordement à l'interface HS/S 4.2.1.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Capteur de luminosité – LFO/A 1.1 2CDG120045R0011 588421 1 0.05
LFO/A 1.1
externe

1TXH000594C0301_1
