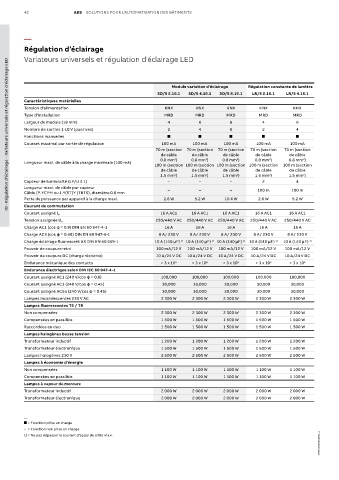

42 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation d’éclairage
Variateurs universels et régulation d'éclairage LED
01 - Régulation d’éclairage - Variateurs universels et régulation d'éclairage LED

Module variation d'éclairage Régulation constante de lumière
SD/S 2.16.1 SD/S 4.16.1 SD/S 8.16.1 LR/S 2.16.1 LR/S 4.16.1
Caractéristiques matérielles
Tension d'alimentation KNX KNX KNX KNX KNX
Type d'installation MRD MRD MRD MRD MRD
Largeur de module (18 mm) 4 6 8 4 6
Nombre de sorties 1-10 V (passives) 2 4 8 2 4
Fonctions manuelles
Courant maximal par sortie de régulation 100 mA 100 mA 100 mA 100 mA 100 mA
70 m (section 70 m (section 70 m (section 70 m (section 70 m (section
de câble de câble de câble de câble de câble
0.8 mm ) 0.8 mm ) 0.8 mm ) 0.8 mm ) 0.8 mm )
2
2
2
2
2
Longueur maxi. de câble à la charge maximale (100 mA)
100 m (section 100 m (section 100 m (section 100 m (section 100 m (section
de câble de câble de câble de câble de câble
1.5 mm ) 1.5 mm ) 1.5 mm ) 1.5 mm ) 1.5 mm ) 2
2
2
2
2
Capteur de luminosité (LF/U 2.1) – – – 2 4
Longueur maxi. de câble par capteur
Câble (P-YCYM ou J-Y(ST)Y (TBTS), diamètre 0.8 mm – – – 100 m 100 m
Perte de puissance par appareil à la charge maxi. 2.6 W 5.2 W 10.4 W 2.6 W 5.2 W
Courant de commutation
16 A AC1 16 A AC1 16 A AC1 16 A AC1 16 A AC1
Courant assigné I n
250/440 V AC 250/440 V AC 250/440 V AC 250/440 V AC 250/440 V AC
Tension assignée U n
Charge AC1 (cos φ = 0.8) DIN EN 60 947-4-1 16 A 16 A 16 A 16 A 16 A
Charge AC3 (cos φ = 0.45) DIN EN 60 947-4-1 8 A/ 230 V 8 A/ 230 V 8 A/ 230 V 8 A/ 230 V 8 A/ 230 V
Charge éclairage fluorescent AX DIN EN 60 669-1 10 A (140 μF) 1) 10 A (140 μF) 1) 10 A (140 μF) 1) 10 A (140 μF) 1) 10 A (140 μF) 1)
Pouvoir de coupure mini 100 mA/12 V 100 mA/12 V 100 mA/12 V 100 mA/12 V 100 mA/12 V
Pouvoir de coupure DC (charge résistive) 10 A/24 V DC 10 A/24 V DC 10 A/24 V DC 10 A/24 V DC 10 A/24 V DC
Endurance mécanique des contacts > 3 x 10 6 > 3 x 10 6 > 3 x 10 6 > 3 x 10 6 > 3 x 10 6
Endurance électrique selon DIN IEC 60 947-4-1
Courant assigné AC1 (240 V/cos φ = 0.8) 100,000 100,000 100,000 100,000 100,000
Courant assigné AC3 (240 V/cos φ = 0.45) 30,000 30,000 30,000 30,000 30,000
Courant assigné AC5a (240 V/cos φ = 0.45) 30,000 30,000 30,000 30,000 30,000
Lampes incandescentes 230 V AC 2 300 W 2 300 W 2 300 W 2 300 W 2 300 W
Lampes fluorescentes T5 / T8
Non compensées 2 300 W 2 300 W 2 300 W 2 300 W 2 300 W
Compensées en parallèle 1 500 W 1 500 W 1 500 W 1 500 W 1 500 W
Raccordées en duo 1 500 W 1 500 W 1 500 W 1 500 W 1 500 W
Lampes halogènes basse tension
Transformateur inductif 1 200 W 1 200 W 1 200 W 1 200 W 1 200 W
Transformateur électronique 1 500 W 1 500 W 1 500 W 1 500 W 1 500 W
Lampes halogènes 230 V 2 500 W 2 500 W 2 500 W 2 500 W 2 500 W
Lampes à économie d'énergie
Non compensées 1 100 W 1 100 W 1 100 W 1 100 W 1 100 W
Compensées en parallèle 1 100 W 1 100 W 1 100 W 1 100 W 1 100 W
Lampes à vapeur de mercure
Transformateur inductif 2 000 W 2 000 W 2 000 W 2 000 W 2 000 W
Transformateur électronique 2 000 W 2 000 W 2 000 W 2 000 W 2 000 W

—
= Fonction prise en charge
– = Fonction non prise en charge
1TXH000594C0301_1
1) = Ne pas dépasser le courant d'appel de crête maxi.
