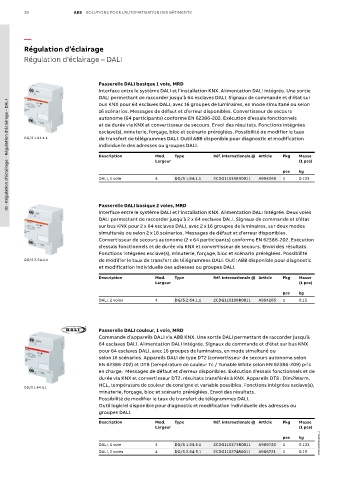

Page 38 - Solutions d'Automatisation Batiments

38 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation d’éclairage
Régulation d'éclairage – DALI

Passerelle DALI basique 1 voie, MRD
Interface entre le système DALI et l'installation KNX. Alimentation DALI intégrée. Une sortie
DALI permettant de raccorder jusqu’à 64 esclaves DALI. Signaux de commande et d'état sur
01 - Régulation d’éclairage - Régulation d'éclairage – DALI
bus KNX pour 64 esclaves DALI, avec 16 groupes de luminaires, en mode simultané ou selon
16 scénarios. Messages de défaut et d’erreur disponibles. Convertisseur de secours
autonome (64 participants) conforme EN 62386-202. Exécution d'essais fonctionnels
et de durée via KNX et convertisseur de secours. Envoi des résultats. Fonctions intégrées
esclave(s), minuterie, forçage, bloc et scénario préréglées. Possibilité de modifier le taux
DG/S 1.64.1.1 de transfert de télégrammes DALI. Outil ABB disponible pour diagnostic et modification
individuelle des adresses ou groupes DALI.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
DALI, 1 voie 4 DG/S 1.64.1.1 2CDG110198R0011 A994266 1 0.133

Passerelle DALI basique 2 voies, MRD
Interface entre le système DALI et l'installation KNX. Alimentation DALI intégrée. Deux voies
DALI permettant de raccorder jusqu’à 2 x 64 esclaves DALI. Signaux de commande et d'état
sur bus KNX pour 2 x 64 esclaves DALI, avec 2 x 16 groupes de luminaires, sur deux modes
simultanés ou selon 2 x 16 scénarios. Messages de défaut et d’erreur disponibles.
Convertisseur de secours autonome (2 x 64 participants) conforme EN 62386-202. Exécution
d'essais fonctionnels et de durée via KNX et convertisseur de secours. Envoi des résultats.
Fonctions intégrées esclave(s), minuterie, forçage, bloc et scénario préréglées. Possibilité
DG/S 2.64.1.1 de modifier le taux de transfert de télégrammes DALI. Outil ABB disponible pour diagnostic
et modification individuelle des adresses ou groupes DALI.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
DALI, 2 voies 4 DG/S 2.64.1.1 2CDG110199R0011 A994285 1 0.15

Passerelle DALI couleur, 1 voie, MRD
Commande d’appareils DALI via ABB KNX. Une sortie DALI permettant de raccorder jusqu’à
64 esclaves DALI. Alimentation DALI intégrée. Signaux de commande et d'état sur bus KNX
pour 64 esclaves DALI, avec 16 groupes de luminaires, en mode simultané ou
selon 16 scénarios. Appareils DALI de type DT2 (convertisseur de secours autonome selon
EN 62386-202) et DT8 (température de couleur Tc / Tunable White selon EN 62386-209) pris
en charge. Messages de défaut et d’erreur disponibles. Exécution d'essais fonctionnels et de
durée via KNX et convertisseur DT2, résultats transférés à KNX. Appareils DT8 : Dim2Warm,
HCL, température de couleur de consigne et variable possibles. Fonctions intégrées esclave(s),
DG/S 1.64.5.1
minuterie, forçage, bloc et scénario préréglées. Envoi des résultats.
Possibilité de modifier le taux de transfert de télégrammes DALI.
Outil logiciel disponible pour diagnostic et modification individuelle des adresses ou
groupes DALI.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
DALI, 1 voie 4 DG/S 1.64.5.1 2CDG110273R0011 A906720 1 0.133 1TXH000594C0301_1
DALI, 2 voies 4 DG/S 2.64.5.1 2CDG110274R0011 A906721 1 0.15
