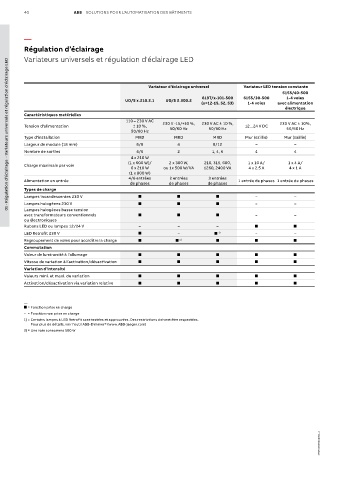

40 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation d’éclairage
Variateurs universels et régulation d'éclairage LED
01 - Régulation d’éclairage - Variateurs universels et régulation d'éclairage LED

Variateur d'éclairage universel Variateur LED tension constante
6155/40-500
6197/x-101-500 6155/30-500 1-4 voies
UD/S x.210.2.1 UD/S 2.300.2
(x=12-15, 52, 53) 1-4 voies avec alimentation
électrique
Caractéristiques matérielles
110 – 230 V AC
Tension d'alimentation ± 10 %, 230 V -15/+10 %, 230 V AC ± 10 %, 12...24 V DC 230 V AC ± 10%,
50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Type d'installation MRD MRD MRD Mur (saillie) Mur (saillie)
Largeur de module (18 mm) 6/8 4 8/12 – –
Nombre de sorties 4/6 2 1, 4, 6 4 4
4 x 210 W
(1 x 600 W)/ 2 x 300 W, 210, 315, 600, 1 x 10 A/ 1 x 4 A/
Charge maximale par voie
6 x 210 W ou 1x 500 W/VA 1260, 2400 VA 4 x 2.5 A 4 x 1 A
(1 x 800 W)
4/6 entrées 2 entrées 3 entrées
Alimentation en entrée 1 entrée de phases 1 entrée de phases
de phases de phases de phases
Types de charge
Lampes incandescentes 230 V – –
Lampes halogènes 230 V – –
Lampes halogènes basse tension
avec transformateurs conventionnels – –
ou électroniques
Rubans LED ou lampes 12/24 V – – –
LED Retrofit 230 V – 1) – –
Regroupement de voies pour accroître la charge 2)
Commutation
Valeur de luminosité à l’allumage
Vitesse de variation à l’activation/désactivation
Variation d'intensité
Valeurs mini. et maxi. de variation
Activation/désactivation via variation relative

—
= Fonction prise en charge
– = Fonction non prise en charge
1) = Certains lampes à LED Retrofit sont testées et approuvées. Des restrictions doivent être respectées.
Pour plus de détails, voir l’outil ABB-Dimmer® (www.ABB-jaeger.com)
2) = Une voie consomme 500 W
