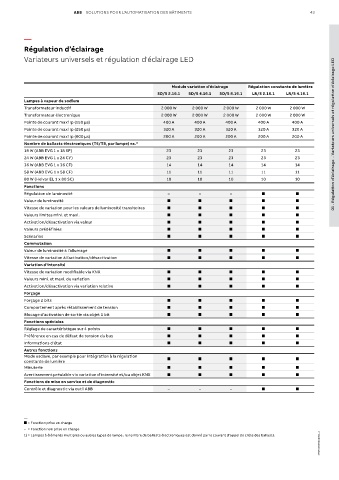

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 43

—
Régulation d’éclairage
Variateurs universels et régulation d'éclairage LED

Module variation d'éclairage Régulation constante de lumière
SD/S 2.16.1 SD/S 4.16.1 SD/S 8.16.1 LR/S 2.16.1 LR/S 4.16.1
Lampes à vapeur de sodium
Transformateur inductif 2 000 W 2 000 W 2 000 W 2 000 W 2 000 W
Transformateur électronique 2 000 W 2 000 W 2 000 W 2 000 W 2 000 W
Pointe de courant maxi Ip (150 μs) 400 A 400 A 400 A 400 A 400 A
Pointe de courant maxi Ip (250 μs) 320 A 320 A 320 A 320 A 320 A
Pointe de courant maxi Ip (600 μs) 200 A 200 A 200 A 200 A 200 A 01 - Régulation d’éclairage - Variateurs universels et régulation d'éclairage LED
Nombre de ballasts électroniques (T5/T8, par lampe) ex. 1)
18 W (ABB EVG 1 x 18 SF) 23 23 23 23 23
24 W (ABB EVG 1 x 24 CY) 23 23 23 23 23
36 W (ABB EVG 1 x 36 CF) 14 14 14 14 14
58 W (ABB EVG 1 x 58 CF) 11 11 11 11 11
80 W (Helvar EL 1 x 80 SC) 10 10 10 10 10
Fonctions
Régulation de luminosité – – –
Valeur de luminosité
Vitesse de variation pour les valeurs de luminosité transitoires
Valeurs limites mini. et maxi.
Activation/désactivation via valeur
Valeurs prédéfinies
Scénarios
Commutation
Valeur de luminosité à l’allumage
Vitesse de variation à l’activation/désactivation
Variation d'intensité
Vitesse de variation modifiable via KNX
Valeurs mini. et maxi. de variation
Activation/désactivation via variation relative
Forçage
Forçage 2 bits
Comportement après rétablissement de tension
Blocage d’activation de sortie via objet 1 bit
Fonctions spéciales
Réglage de caractéristique sur 4 points
Préférence en cas de défaut de tension du bus
Informations d'état
Autres fonctions
Mode esclave, par exemple pour intégration à la régulation
constante de lumière
Minuterie
Avertissement préalable via variation d'intensité et/ou objet KNX
Fonctions de mise en service et de diagnostic
Contrôle et diagnostic via outil ABB – – –

—
= Fonction prise en charge
– = Fonction non prise en charge
1TXH000594C0301_1
1) = Lampes à éléments multiples ou autres types de lampe : le nombre de ballasts électroniques est donné par le courant d'appel de crête des ballasts.
