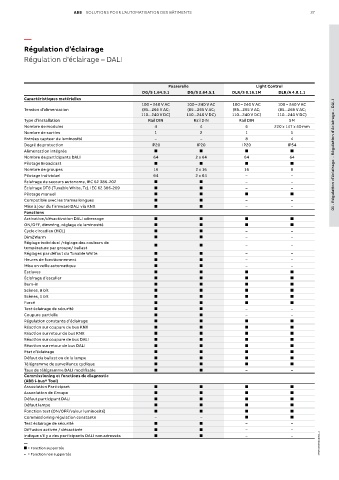

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 37

—
Régulation d’éclairage
Régulation d'éclairage – DALI

Passerelle Light Control
DG/S 1.64.5.1 DG/S 2.64.5.1 DLR/S 8.16.1M DLR/A 4.8.1.1
Caractéristiques matérielles
100 – 240 V AC 100 – 240 V AC 100 – 240 V AC 100 – 240 V AC
Tension d’alimentation (85...265 V AC; (85...265 V AC; (85...265 V AC; (85...265 V AC;
110...240 V DC) 110...240 V DC) 110...240 V DC) 110...240 V DC)
Type d’installation Rail DIN Rail DIN Rail DIN SM
Nombre de modules 4 4 6 220 x 147 x 50 mm
Nombre de sorties 1 2 1 1
Entrées capteur de luminosité – – 8 4
Degré de protection IP20 IP20 IP20 IP54
Alimentation intégrée
Nombre de participants DALI 64 2 x 64 64 64 01 - Régulation d’éclairage - Régulation d'éclairage – DALI
Pilotage Broadcast
Nombre de groupes 16 2 x 16 16 8
Pilotage individuel 64 2 x 64 – –
Éclairage de secours autonome, IEC 62 386-202 – –
Éclairage DT8 (Tunable White, Tc), IEC 62 386-209 – –
Pilotage manuel
Compatible avec les trames longues – –
Mise à jour du firmware DALI via KNX – –
Fonctions
Activation/désactivation DALI adressage
ON/OFF, dimming, réglage de luminosité
Cycle circadien (HCL) – –
Dim2Warm – –
Réglage individuel /réglage des couleurs de – –
température par groupe/ ballast
Réglages par défaut du Tunable White – –
Heures de fonctionnement – –
Mise en veille automatique – –
Esclaves
Éclairage d’escalier
Burn-in
Scènes, 8 bit
Scènes, 1 bit
Forcé
Test éclairage de sécurité – –
Coupure partielle – –
Régulation constante d’éclairage
Réaction sur coupure de bus KNX
Réaction sur retour de bus KNX
Réaction sur coupure de bus DALI
Réaction sur retour de bus DALI
Etat d’éclairage
Défaut du ballast ou de la lampe
Télégramme de surveillance cyclique
Taux de télégramme DALI modifiable – –
Commissioning et fonctions de diagnostic
(ABB i-bus® Tool)
Association Participant
Association de Groupe
Défaut participant DALI
Défaut lampe
Fonction test (ON/OFF/valeur luminosité)
Commissioning régulation constante – –
Test éclairage de sécurité – –
Diffusion activée / désactivée – –
Indique s’il y a des participants DALI non adressés – –
— 1TXH000594C0301_1
= Fonction supportée
– = Fonction non supportée
