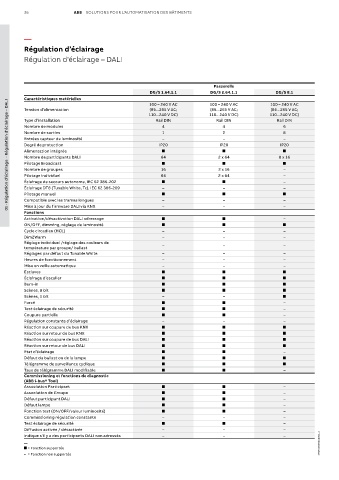

36 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation d’éclairage
Régulation d'éclairage – DALI

Passerelle
DG/S 1.64.1.1 DG/S 2.64.1.1 DG/S 8.1
Caractéristiques matérielles
01 - Régulation d’éclairage - Régulation d'éclairage – DALI
100 – 240 V AC 100 – 240 V AC 100 – 240 V AC
Tension d’alimentation (85...265 V AC; (85...265 V AC; (85...265 V AC;
110...240 V DC) 110...240 V DC) 110...240 V DC)
Type d’installation Rail DIN Rail DIN Rail DIN
Nombre de modules 4 4 6
Nombre de sorties 1 2 8
Entrées capteur de luminosité – – –
Degré de protection IP20 IP20 IP20
Alimentation intégrée
Nombre de participants DALI 64 2 x 64 8 x 16
Pilotage Broadcast
Nombre de groupes 16 2 x 16 –
Pilotage individuel 64 2 x 64 –
Éclairage de secours autonome, IEC 62 386-202 –
Éclairage DT8 (Tunable White, Tc), IEC 62 386-209 – – –
Pilotage manuel
Compatible avec les trames longues – – –
Mise à jour du firmware DALI via KNX – – –
Fonctions
Activation/désactivation DALI adressage –
ON/OFF, dimming, réglage de luminosité
Cycle circadien (HCL) – – –
Dim2Warm – – –
Réglage individuel /réglage des couleurs de – – –
température par groupe/ ballast
Réglages par défaut du Tunable White – – –
Heures de fonctionnement – – –
Mise en veille automatique – – –
Esclaves
Éclairage d’escalier
Burn-in
Scènes, 8 bit
Scènes, 1 bit – –
Forcé –
Test éclairage de sécurité –
Coupure partielle –
Régulation constante d’éclairage – – –
Réaction sur coupure de bus KNX
Réaction sur retour de bus KNX
Réaction sur coupure de bus DALI
Réaction sur retour de bus DALI
Etat d’éclairage –
Défaut du ballast ou de la lampe
Télégramme de surveillance cyclique
Taux de télégramme DALI modifiable –
Commissioning et fonctions de diagnostic
(ABB i-bus® Tool)
Association Participant –
Association de Groupe –
Défaut participant DALI –
Défaut lampe –
Fonction test (ON/OFF/valeur luminosité) –
Commissioning régulation constante – – –
Test éclairage de sécurité –
Diffusion activée / désactivée – – –
Indique s’il y a des participants DALI non adressés – – –
— 1TXH000594C0301_1
= Fonction supportée
– = Fonction non supportée
