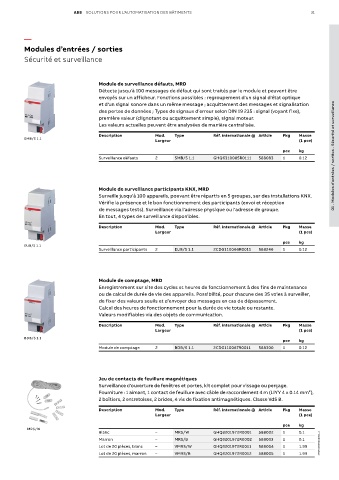

Page 31 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 31

—
Modules d’entrées / sorties
Sécurité et surveillance

Module de surveillance défauts, MRD
Détecte jusqu'à 100 messages de défaut qui sont traités par le module et peuvent être
envoyés sur un afficheur. Fonctions possibles : regroupement d'un signal d'état optique
et d'un signal sonore dans un même message ; acquittement des messages et signalisation
des pertes de données ; Types de signaux d'erreur selon DIN 19 235 : signal (voyant fixe),
première valeur (clignotant ou acquittement simple), signal moteur.
Les valeurs actuelles peuvent être analysées de manière centralisée.
Description Mod. Type Réf. internationale @ Article Pkg Masse
SMB/S 1.1
Largeur (1 pce)
pce kg
Surveillance défauts 2 SMB/S 1.1 GHQ6310085R0111 588083 1 0.12 01 - Modules d’entrées / sorties - Sécurité et surveillance

Module de surveillance participants KNX, MRD
Surveille jusqu'à 100 appareils, pouvant être répartis en 5 groupes, sur des installations KNX.
Vérifie la présence et le bon fonctionnement des participants (envoi et réception
de messages tests). Surveillance via l'adresse physique ou l'adresse de groupe.
En tout, 4 types de surveillance disponibles.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
EUB/S 1.1
Surveillance participants 2 EUB/S 1.1 2CDG110066R0011 588246 1 0.12

Module de comptage, MRD
Enregistrement sur site des cycles et heures de fonctionnement à des fins de maintenance
ou de calcul de durée de vie des appareils. Possibilité, pour chacune des 35 voies à surveiller,
de fixer des valeurs seuils et d'envoyer des messages en cas de dépassement.
Calcul des heures de fonctionnement pour la durée de vie totale ou restante.
Valeurs modifiables via des objets de communication.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
BDB/S 1.1
pce kg
Module de comptage 2 BDB/S 1.1 2CDG110067R0011 588300 1 0.12

Jeu de contacts de feuillure magnétiques
Surveillance d'ouverture de fenêtres et portes, kit complet pour vissage ou perçage.
Fourniture : 1 aimant, 1 contact de feuillure avec câble de raccordement 4 m (LIYY 4 x 0.14 mm²),
2 boîtiers, 2 entretoises, 2 brides, 4 vis de fixation antimagnétiques. Classe VdS B.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
MRS/W
Blanc – MRS/W GHQ3201972R0001 588002 1 0.1
Marron – MRS/B GHQ3201972R0002 588003 1 0.1
Lot de 20 pièces, blanc – VMRS/W GHQ3201972R0011 588004 1 1.99 1TXH000594C0301_1
Lot de 20 pièces, marron – VMRS/B GHQ3201972R0012 588005 1 1.99
