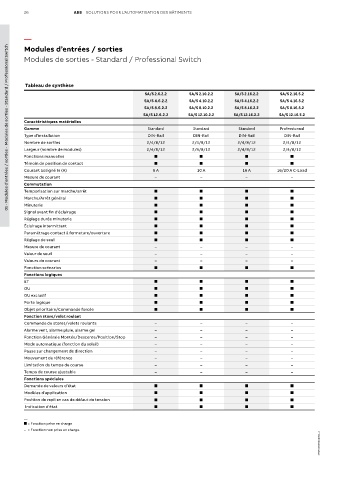

Page 26 - Solutions d'Automatisation Batiments

26 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Modules d’entrées / sorties
01 - Modules d’entrées / sorties - Modules de sorties - Standard / Professional Switch
Modules de sorties - Standard / Professional Switch

Tableau de synthèse
SA/S 2.6.2.2 SA/S 2.10.2.2 SA/S 2.16.2.2 SA/S 2.16.5.2
SA/S 4.6.2.2 SA/S 4.10.2.2 SA/S 4.16.2.2 SA/S 4.16.5.2
SA/S 8.6.2.2 SA/S 8.10.2.2 SA/S 8.16.2.2 SA/S 8.16.5.2
SA/S 12.6.2.2 SA/S 12.10.2.2 SA/S 12.16.2.2 SA/S 12.16.5.2
Caractéristiques matérielles
Gamme Standard Standard Standard Professionnal
Type d'installation DIN-Rail DIN-Rail DIN-Rail DIN-Rail
Nombre de sorties 2/4/8/12 2/4/8/12 2/4/8/12 2/4/8/12
Largeur (nombre de modules) 2/4/8/12 2/4/8/12 2/4/8/12 2/4/8/12
Fonctions manuelles
Témoin de position de contact
Courant assigné In (A) 6 A 10 A 16 A 16/20 A C-Load
Mesure de courant – – – –
Commutation
Temporisation sur marche/arrêt
Marche/Arrêt général
Minuterie
Signal avant fin d'éclairage
Réglage durée minuterie
Éclairage intermittent
Paramétrage contact à fermeture/ouverture
Réglage de seuil
Mesure de courant – – – –
Valeur de seuil – – – –
Valeurs de courant – – – –
Fonction scénarios
Fonctions logiques
ET
OU
OU exclusif
Porte logique
Objet prioritaire/Commande forcée
Fonction store/volet roulant
Commande de stores/volets roulants – – – –
Alarme vent, alarme pluie, alarme gel – – – –
Fonction Générale Montée/Descente/Position/Stop – – – –
Mode automatique (fonction du soleil) – – – –
Pause sur changement de direction – – – –
Mouvement de référence – – – –
Limitation du temps de course – – – –
Temps de course ajustable – – – –
Fonctions spéciales
Demande de valeurs d’état
Modèles d’application
Position de repli en cas de défaut de tension
Indication d'état
—
= Fonction prise en charge
– = Fonction non prise en charge
