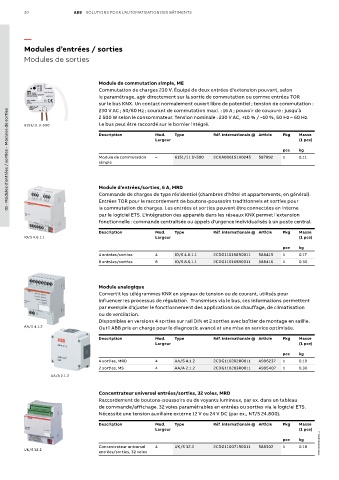

Page 30 - Solutions d'Automatisation Batiments

30 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Modules d’entrées / sorties
Modules de sorties

Module de commutation simple, ME
Commutation de charges 230 V. Équipé de deux entrées d’extension pouvant, selon
le paramétrage, agir directement sur la sortie de commutation ou comme entrées TOR
sur le bus KNX. Un contact normalement ouvert libre de potentiel ; tension de commutation :
01 - Modules d’entrées / sorties - Modules de sorties
230 V AC ; 50/60 Hz ; courant de commutation maxi. : 16 A ; pouvoir de coupure : jusqu’à
2 500 W selon le consommateur. Tension nominale : 230 V AC, +10 % / –10 %, 50 Hz – 60 Hz.
6151/11 U-500 Le bus peut être raccordé sur le bornier intégré.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Module de commutation – 6151/11 U-500 2CKA006151A0245 587892 1 0.11
simple

Module d'entrées/sorties, 6 A, MRD
Commande de charges de type résidentiel (chambres d'hôtel et appartements, en général).
Entrées TOR pour le raccordement de boutons-poussoirs traditionnels et sorties pour
la commutation de charges. Les entrées et sorties peuvent être connectées en interne
par le logiciel ETS. L'intégration des appareils dans les réseaux KNX permet l'extension
fonctionnelle : commande centralisée ou appels d'urgence individualisés à un poste central.
Description Mod. Type Réf. internationale @ Article Pkg Masse
IO/S 4.6.1.1 Largeur (1 pce)
pce kg
4 entrées/sorties 4 IO/S 4.6.1.1 2CDG110168R0011 588415 1 0.17
8 entrées/sorties 8 IO/S 8.6.1.1 2CDG110169R0011 588416 1 0.30

Module analogique
Convertit les télégrammes KNX en signaux de tension ou de courant, utilisés pour
influencer les processus de régulation. Transmises via le bus, ces informations permettent
par exemple d’ajuster le fonctionnement des applications de chauffage, de climatisation
ou de ventilation.
Disponibles en versions 4 sorties sur rail DIN et 2 sorties avec boîtier de montage en saillie.
AA/S 4.1.2 Outil ABB pris en charge pour le diagnostic avancé et une mise en service optimisée.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
4 sorties, MRD 4 AA/S 4.1.2 2CDG110202R0011 A996237 1 0.19
2 sorties, MS 4 AA/A 2.1.2 2CDG110203R0011 A995407 1 0.30
AA/A 2.1.2

Concentrateur universel entrées/sorties, 32 voies, MRD
Raccordement de boutons-poussoirs ou de voyants lumineux, par ex. dans un tableau
de commande/affichage. 32 voies paramétrables en entrées ou sorties via le logiciel ETS.
Nécessite une tension auxiliaire externe 12 V ou 24 V DC (par ex., NT/S 24.800).
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Concentrateur universel 4 UK/S 32.2 2CDG110071R0011 588302 1 0.18 1TXH000594C0301_1
UK/S 32.2
entrées/sorties, 32 voies
