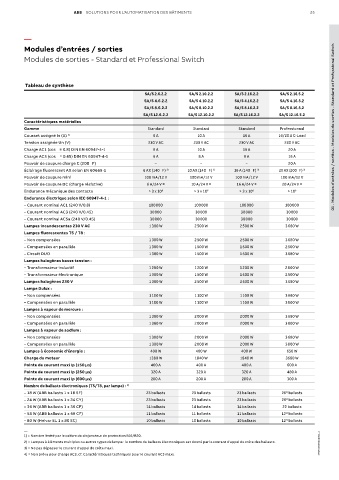

Page 25 - Solutions d'Automatisation Batiments

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 25

—
Modules d’entrées / sorties
Modules de sorties - Standard et Professional Switch

Tableau de synthèse
SA/S 2.6.2.2 SA/S 2.10.2.2 SA/S 2.16.2.2 SA/S 2.16.5.2
SA/S 4.6.2.2 SA/S 4.10.2.2 SA/S 4.16.2.2 SA/S 4.16.5.2
SA/S 8.6.2.2 SA/S 8.10.2.2 SA/S 8.16.2.2 SA/S 8.16.5.2
SA/S 12.6.2.2 SA/S 12.10.2.2 SA/S 12.16.2.2 SA/S 12.16.5.2
Caractéristiques matérielles
Gamme Standard Standard Standard Professionnal 01 - Modules d’entrées / sorties - Modules de sorties - Standard et Professional Switch
Courant assigné In (A) 3) 6 A 10 A 16 A 16/20 A C-Load
Tension assignée Un (V) 230 V AC 230 V AC 230 V AC 230 V AC
Charge AC1 (cos φ = 0.8) DIN EN 60947-4-1 6 A 10 A 16 A 20 A
Charge AC3 (cos φ = 0.45) DIN EN 60947-4-1 6 A 8 A 8 A 16 A
Pouvoir de coupure charge C (200 φF) – – – 20 A
Éclairage fluorescent AX selon EN 60669-1 6 AX (140 φF) 3) 10 AX (140 φF) 3) 16 A (140 φF) 3) 20 AX (200 φF) 3)
Pouvoir de coupure mini 100 mA/12 V 100 mA/12 V 100 mA/12 V 100 mA/12 V
Pouvoir de coupure DC (charge résistive) 6 A/24 V = 10 A/24 V = 16 A/24 V = 20 A/24 V =
Endurance mécanique des contacts > 3 x 10 6 > 3 x 10 6 > 3 x 10 6 > 10 6
Endurance électrique selon IEC 60947-4-1 :
– Courant nominal AC1 (240 V/0.8) 100 000 100 000 100 000 100 000
– Courant nominal AC3 (240 V/0.45) 30 000 30 000 30 000 30 000
– Courant nominal AC5a (240 V/0.45) 30 000 30 000 30 000 30 000
Lampes incandescentes 230 V AC 1 380 W 2 500 W 2 500 W 3 680 W
Lampes fluorescentes T5 / T8 :
– Non compensées 1 380 W 2 500 W 2 500 W 3 680 W
– Compensées en parallèle 1 380 W 1 500 W 1 500 W 2 500 W
– Circuit DUO 1 380 W 1 500 W 1 500 W 3 680 W
Lampes halogènes basse tension :
– Transformateur inductif 1 200 W 1 200 W 1 200 W 2 000 W
– Transformateur électronique 1 380 W 1 500 W 1 500 W 2 500 W
Lampes halogènes 230 V 1 380 W 2 500 W 2 500 W 3 680 W
Lampe Dulux :
– Non compensées 1 100 W 1 100 W 1 100 W 3 680 W
– Compensées en parallèle 1 100 W 1 100 W 1 100 W 3 000 W
Lampes à vapeur de mercure :
– Non compensées 1 380 W 2 000 W 2 000 W 3 680 W
– Compensées en parallèle 1 380 W 2 000 W 2 000 W 3 000 W
Lampes à vapeur de sodium :
– Non compensées 1 380 W 2 000 W 2 000 W 3 680 W
– Compensées en parallèle 1 380 W 2 000 W 2 000 W 3 000 W
Lampes à économie d'énergie : 400 W 400 W 400 W 650 W
Charge du moteur 1380 W 1840 W 1840 W 3680 W
Pointe de courant maxi Ip (150 μs) 400 A 400 A 400 A 600 A
Pointe de courant maxi Ip (250 μs) 320 A 320 A 320 A 480 A
Pointe de courant maxi Ip (600 μs) 200 A 200 A 200 A 300 A
Nombre de ballasts électroniques (T5/T8, par lampe) : 2)
– 18 W (ABB ballasts 1 x 18 SF) 23 ballasts 23 ballasts 23 ballasts 26 ballasts
1)
1)
– 24 W (ABB ballasts 1 x 24 CY) 23 ballasts 23 ballasts 23 ballasts 26 ballasts
– 36 W (ABB ballasts 1 x 36 CF) 14 ballasts 14 ballasts 14 ballasts 22 ballasts
– 58 W (ABB ballasts 1 x 58 CF) 11 ballasts 11 ballasts 11 ballasts 12 ballasts
1)
– 80 W (Helvar EL 1 x 80 SC) 10 ballasts 10 ballasts 10 ballasts 12 ballasts
1)
—
1) = Nombre limité par le calibre du disjoncteur de protection B16/B20.
2) = Lampes à éléments multiples ou autres types de lampe : le nombre de ballasts électroniques est donné par le courant d'appel de crête des ballasts. 1TXH000594C0301_1
3) = Ne pas dépasser le courant d'appel de crête maxi.
4) = Non prévu pour charge AC3, cf. Caractéristiques techniques pour le courant AC3 maxi.
