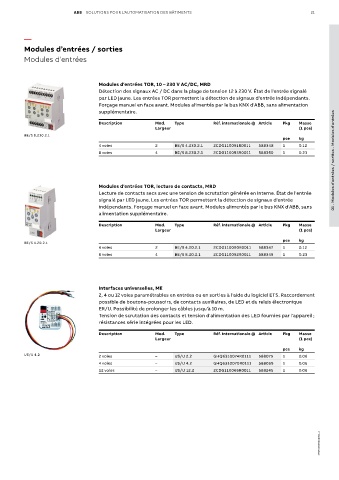

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 21

—
Modules d’entrées / sorties
Modules d’entrées

Modules d'entrées TOR, 10 – 230 V AC/DC, MRD
Détection des signaux AC / DC dans la plage de tension 12 à 230 V. État de l'entrée signalé
par LED jaune. Les entrées TOR permettent la détection de signaux d'entrée indépendants.
Forçage manuel en face avant. Modules alimentés par le bus KNX d'ABB, sans alimentation
supplémentaire.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
BE/S 8.230.2.1
pce kg
4 voies 2 BE/S 4.230.2.1 2CDG110091R0011 588348 1 0.12
8 voies 4 BE/S 8.230.2.1 2CDG110093R0011 588350 1 0.23 01 - Modules d’entrées / sorties - Modules d'entrées

Modules d'entrées TOR, lecture de contacts, MRD
Lecture de contacts secs avec une tension de scrutation générée en interne. État de l'entrée
signalé par LED jaune. Les entrées TOR permettent la détection de signaux d'entrée
indépendants. Forçage manuel en face avant. Modules alimentés par le bus KNX d'ABB, sans
alimentation supplémentaire.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
BE/S 4.20.2.1
4 voies 2 BE/S 4.20.2.1 2CDG110090R0011 588347 1 0.12
8 voies 4 BE/S 8.20.2.1 2CDG110092R0011 588349 1 0.23

Interfaces universelles, ME
2, 4 ou 12 voies paramétrables en entrées ou en sorties à l'aide du logiciel ETS. Raccordement
possible de boutons-poussoirs, de contacts auxiliaires, de LED et du relais électronique
ER/U. Possibilité de prolonger les câbles jusqu'à 10 m.
Tension de scrutation des contacts et tension d'alimentation des LED fournies par l'appareil ;
résistances série intégrées pour les LED.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
US/U 4.2 2 voies – US/U 2.2 GHQ6310074R0111 588075 1 0.06
4 voies – US/U 4.2 GHQ6310070R0111 588069 1 0.06
12 voies – US/U 12.2 2CDG110065R0011 588245 1 0.06
