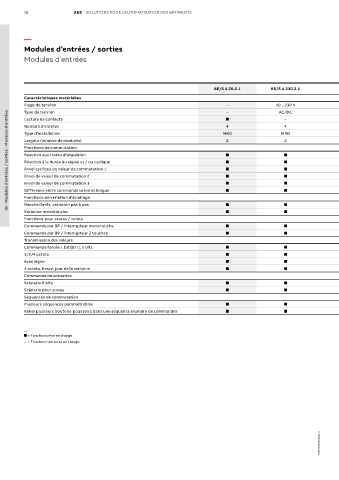

18 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Modules d’entrées / sorties
Modules d’entrées

US/U US/U US/U
BE/S 4.20.2.1 BE/S 4.230.2.1 BE/S 8.20.2.1 BE/S 8.230.2.1
2.2 4.2 12.2
Caractéristiques matérielles
Plage de tension – 10…230 V – 10…230 V – – –
Type de tension – AC/DC – AC/DC – – –
01 - Modules d’entrées / sorties - Modules d'entrées
Lecture de contacts – –
Nombre d’entrées 4 4 8 8 2 4 12
Type d'installation MRD MRD MRD MRD ME ME ME
Largeur (nombre de modules) 2 2 4 4 – – –
Fonctions de commutation
Réaction aux fronts d'impulsion
Réaction à la durée du signal et / ou cyclique
Envoi cyclique de valeur de commutation 1
Envoi de valeur de commutation 2 – – – –
Envoi de valeur de commutation 3 – – – –
Différence entre commande brève et longue
Fonctions de variation d'éclairage
Marche/Arrêt, variation pas à pas
Variation monotouche
Fonctions pour stores / volets
Commande par BP / interrupteur monotouche
Commande par BP / interrupteur 2 touches
Transmission des valeurs
Commande forcée 1 bit [0/1], 2 bits
1/2/4 octets
Avec signe – – –
3 octets, heure, jour de la semaine – – –
Commande de scénarios
Scénario 8 bits
Scénario pour stores
Séquences de commutation
Plusieurs séquences paramétrables
Relier plusieurs boutons-poussoirs dans une séquence (numéro de commande)

—
= Fonction prise en charge
– = Fonction non prise en charge

1TXH000594C0301_1
