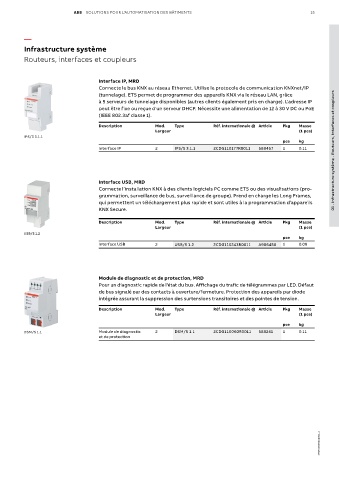

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 15

—
Infrastructure système
Routeurs, interfaces et coupleurs

Interface IP, MRD
Connecte le bus KNX au réseau Ethernet. Utilise le protocole de communication KNXnet/IP
(tunnelage). ETS permet de programmer des appareils KNX via le réseau LAN, grâce
à 5 serveurs de tunnelage disponibles (autres clients également pris en charge). L'adresse IP
peut être fixe ou reçue d'un serveur DHCP. Nécessite une alimentation de 12 à 30 V DC ou PoE
(IEEE 802.3af classe 1).
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
IPS/S 3.1.1
pce kg
Interface IP 2 IPS/S 3.1.1 2CDG110177R0011 588457 1 0.11 01 - Infrastructure système - Routeurs, interfaces et coupleurs

Interface USB, MRD
Connecte l’installation KNX à des clients logiciels PC comme ETS ou des visualisations (pro-
grammation, surveillance de bus, surveillance de groupe). Prend en charge les Long Frames,
qui permettent un téléchargement plus rapide et sont utiles à la programmation d’appareils
KNX Secure.

Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
USB/S 1.2
pce kg
Interface USB 2 USB/S 1.2 2CDG110243R0011 A906450 1 0.08

Module de diagnostic et de protection, MRD
Pour un diagnostic rapide de l'état du bus. Affichage du trafic de télégrammes par LED. Défaut
de bus signalé par des contacts à ouverture/fermeture. Protection des appareils par diode
intégrée assurant la suppression des surtensions transitoires et des pointes de tension.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
DSM/S 1.1 Module de diagnostic 2 DSM/S 1.1 2CDG110060R0011 588241 1 0.11
et de protection

1TXH000594C0301_1
