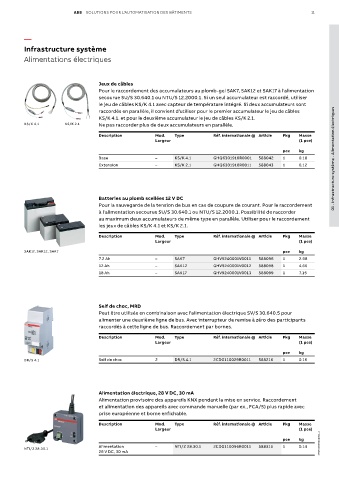

ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS 11

—
Infrastructure système
Alimentations électriques

Jeux de câbles
Pour le raccordement des accumulateurs au plomb-gel SAK7, SAK12 et SAK17 à l'alimentation
secourue SU/S 30.640.1 ou NTU/S 12.2000.1. Si un seul accumulateur est raccordé, utiliser
le jeu de câbles KS/K 4.1 avec capteur de température intégré. Si deux accumulateurs sont
raccordés en parallèle, il convient d'utiliser pour le premier accumulateur le jeu de câbles
KS/K 4.1. et pour le deuxième accumulateur le jeu de câbles KS/K 2.1.
KS/K 4.1 KS/K 2.1 Ne pas raccorder plus de deux accumulateurs en parallèle.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Base – KS/K 4.1 GHQ6301910R0001 588042 1 0.18 01 - Infrastructure système - Alimentation électriques
Extension – KS/K 2.1 GHQ6301910R0011 588043 1 0.12

Batteries au plomb scellées 12 V DC
Pour la sauvegarde de la tension de bus en cas de coupure de courant. Pour le raccordement
à l'alimentation secourue SU/S 30.640.1 ou NTU/S 12.2000.1. Possibilité de raccorder
au maximum deux accumulateurs de même type en parallèle. Utiliser pour le raccordement
les jeux de câbles KS/K 4.1 et KS/K 2.1.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

SAK17, SAK12, SAK7 pce kg
7.2 Ah – SAK7 GHV9240001V0011 588096 1 2.98
12 Ah – SAK12 GHV9240001V0012 588098 1 4.66
18 Ah – SAK17 GHV9240001V0013 588099 1 7.15

Self de choc, MRD
Peut être utilisée en combinaison avec l'alimentation électrique SV/S 30.640.5 pour
alimenter une deuxième ligne de bus. Avec interrupteur de remise à zéro des participants
raccordés à cette ligne de bus. Raccordement par bornes.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)

pce kg
DR/S 4.1 Self de choc 2 DR/S 4.1 2CDG110029R0011 588216 1 0.16

Alimentation électrique, 28 V DC, 30 mA
Alimentation provisoire des appareils KNX pendant la mise en service. Raccordement
et alimentation des appareils avec commande manuelle (par ex., FCA/S) plus rapide avec
prise européenne et borne enfichable.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Alimentation – NTI/Z 28.30.1 2CDG110096R0011 588315 1 0.14 1TXH000594C0301_1
NTI/Z 28.30.1
28 V DC, 30 mA
