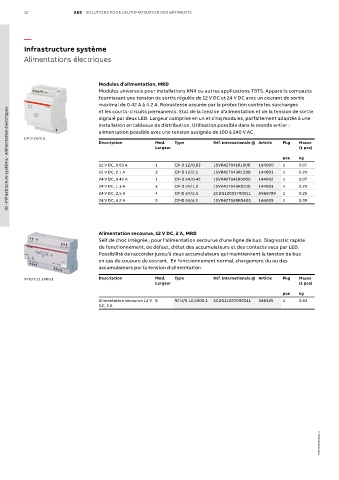

Page 12 - Solutions d'Automatisation Batiments
P. 12
12 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS
—
Infrastructure système
Alimentations électriques
Modules d'alimentation, MRD
Modules universels pour installations KNX ou autres applications TBTS. Appareils compacts
fournissant une tension de sortie régulée de 12 V DC et 24 V DC avec un courant de sortie
maximal de 0.42 A à 4.2 A. Robustesse assurée par la protection contre les surcharges
01 - Infrastructure système - Alimentation électriques
et les courts-circuits permanents. État de la tension d'alimentation et de la tension de sortie
signalé par deux LED. Largeur comprise en un et cinq modules, parfaitement adaptée à une
installation en tableaux de distribution. Utilisation possible dans le monde entier :
alimentation possible avec une tension assignée de 100 à 240 V AC.
CP-D 24/2.5
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
12 V DC, 0.83 A 1 CP-D 12/0.83 1SVR427041R1000 144000 1 0.07
12 V DC, 2.1 A 3 CP-D 12/2.1 1SVR427043R1200 144001 1 0.20
24 V DC, 0.42 A 1 CP-D 24/0.42 1SVR427041R0000 144002 1 0.07
24 V DC, 1.3 A 3 CP-D 24/1.3 1SVR427043R0100 144003 1 0.20
24 V DC, 2,5 A 4 CP-D 24/2.5 2CDG120037R0011 A969789 1 0.25
24 V DC, 4.2 A 5 CP-D 24/4.2 1SVR427045R0400 144005 1 0.39
Alimentation secourue, 12 V DC, 2 A, MRD
Self de choc intégrée ; pour l'alimentation secourue d'une ligne de bus. Diagnostic rapide
de fonctionnement, de défaut, d'état des accumulateurs et des contacts secs par LED.
Possibilité de raccorder jusqu'à deux accumulateurs qui maintiennent la tension de bus
en cas de coupure de courant. En fonctionnement normal, chargement du ou des
accumulateurs par la tension d'alimentation.
NTU/S 12.2000.1 Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Alimentation secourue 12 V 8 NTU/S 12.2000.1 2CDG110070R0011 588325 1 0.43
DC, 2 A
1TXH000594C0301_1
