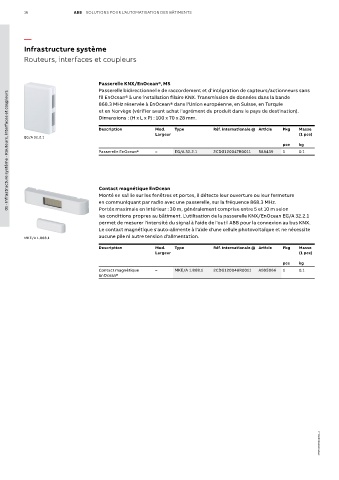

Page 16 - Solutions d'Automatisation Batiments
P. 16
16 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS
—
Infrastructure système
Routeurs, interfaces et coupleurs
Passerelle KNX/EnOcean®, MS
Passerelle bidirectionnelle de raccordement et d'intégration de capteurs/actionneurs sans
01 - Infrastructure système - Routeurs, interfaces et coupleurs
fil EnOcean® à une installation filaire KNX. Transmission de données dans la bande
868.3 MHz réservée à EnOcean® dans l'Union européenne, en Suisse, en Turquie
et en Norvège (vérifier avant achat l'agrément du produit dans le pays de destination).
Dimensions : (H x L x P) : 100 x 70 x 28 mm.
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
EG/A 32.2.1
pce kg
Passerelle EnOcean® – EG/A 32.2.1 2CDG120047R0011 588439 1 0.1
Contact magnétique EnOcean
Monté en saillie sur les fenêtres et portes, il détecte leur ouverture ou leur fermeture
en communiquant par radio avec une passerelle, sur la fréquence 868.3 MHz.
Portée maximale en intérieur : 30 m, généralement comprise entre 5 et 10 m selon
les conditions propres au bâtiment. L'utilisation de la passerelle KNX/EnOcean EG/A 32.2.1
permet de mesurer l'intensité du signal à l'aide de l'outil ABB pour la connexion au bus KNX.
Le contact magnétique s'auto-alimente à l'aide d'une cellule photovoltaïque et ne nécessite
aucune pile ni autre tension d'alimentation.
MKE/A 1.868.1
Description Mod. Type Réf. internationale @ Article Pkg Masse
Largeur (1 pce)
pce kg
Contact magnétique – MKE/A 1.868.1 2CDG120048R0011 A995066 1 0.1
EnOcean®
