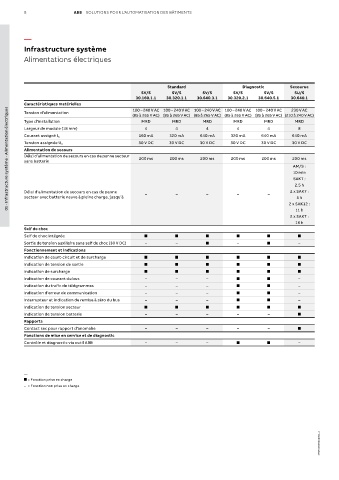

8                ABB  SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS




          —
          Infrastructure système
          Alimentations électriques




                                                            Standard                  Diagnostic       Secourue
                                                   SV/S      SV/S       SV/S       SV/S       SV/S      SU/S
                                                 30.160.1.1  30.320.1.1  30.640.3.1  30.320.2.1  30.640.5.1  30.640.1
          Caractéristiques matérielles
    01 - Infrastructure système - Alimentation électriques
                                                100 – 240 V AC  100 – 240 V AC  100 – 240 V AC  100 – 240 V AC  100 – 240 V AC  230 V AC
          Tension d'alimentation
                                                (85 à 265 V AC) (85 à 265 V AC) (85 à 265 V AC) (85 à 265 V AC) (85 à 265 V AC) (210 à 240 V AC)
          Type d'installation                      MRD       MRD        MRD        MRD        MRD        MRD
          Largeur de module (18 mm)                 4          4         4          4          4          8
          Courant assigné I n                     160 mA     320 mA    640 mA     320 mA     640 mA     640 mA
                                                  30 V DC   30 V DC    30 V DC    30 V DC    30 V DC    30 V DC
          Tension assignée U n
          Alimentation de secours
          Délai d’alimentation de secours en cas de panne secteur   200 ms  200 ms  200 ms  200 ms  200 ms  200 ms
          sans batterie
                                                                                                        AM/S :
                                                                                                        10 min
                                                                                                        SAK7 :
                                                                                                         2.5 h
          Délai d’alimentation de secours en cas de panne   –  –          –         –          –       2 x SAK7 :
          secteur avec batterie neuve à pleine charge, jusqu’à                                           5 h
                                                                                                      2 x SAK12 :
                                                                                                         11 h
                                                                                                       2 x SAK7 :
                                                                                                         16 h
          Self de choc
          Self de choc intégrée
          Sortie de tension auxiliaire sans self de choc (30 V DC)  –  –            –                     –
          Fonctionnement et indications
          Indication de court-circuit et de surcharge
          Indication de tension de sortie
          Indication de surcharge
          Indication de courant du bus              –          –          –                               –
          Indication du trafic de télégrammes       –          –          –                               –
          Indication d’erreur de communication      –          –          –                               –
          Interrupteur et indication de remise à zéro du bus  –  –        –                               –
          Indication de tension secteur
          Indication de tension batterie            –          –          –         –          –
          Rapports
          Contact sec pour rapport d'anomalie       –          –          –         –          –
          Fonctions de mise en service et de diagnostic
          Contrôle et diagnostic via outil ABB      –          –          –                               –





          —
           = Fonction prise en charge
          –  =  Fonction non prise en charge
