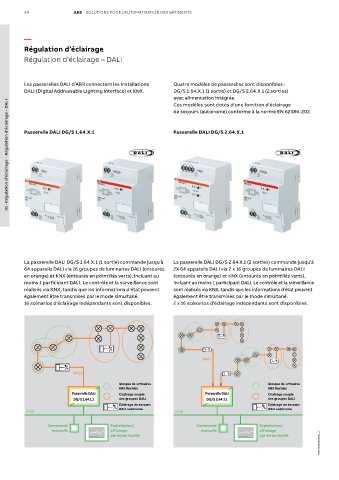

34 ABB SOLUTIONS POUR L'AUTOMATISATION DES BÂTIMENTS

—
Régulation d’éclairage
Régulation d'éclairage – DALI

Les passerelles DALI d’ABB connectent les installations Quatre modèles de passerelles sont disponibles :
DALI (Digital Addressable Lighting Interface) et KNX. DG/S 1.64.X.1 (1 sortie) et DG/S 2.64.X.1 (2 sorties)
avec alimentation intégrée.
01 - Régulation d’éclairage - Régulation d'éclairage – DALI
Ces modèles sont dotés d'une fonction d'éclairage
de secours (autonome) conforme à la norme EN 62386-202.

Passerelle DALI DG/S 1.64.X.1 Passerelle DALI DG/S 2.64.X.1

La passerelle DALI DG/S 1.64.X.1 (1 sortie) commande jusqu’à La passerelle DALI DG/S 2.64.X.1 (2 sorties) commande jusqu’à
64 appareils DALI via 16 groupes de luminaires DALI (entourés 2X 64 appareils DALI via 2 x 16 groupes de luminaires DALI
en orange) et KNX (entourés en pointillés verts), incluant au (entourés en orange) et KNX (entourés en pointillés verts),
moins 1 participant DALI. Le contrôle et la surveillance sont incluant au moins 1 participant DALI. Le contrôle et la surveillance
réalisés via KNX, tandis que les informations d’état peuvent sont réalisés via KNX, tandis que les informations d’état peuvent
également être transmises par le mode simultané. également être transmises par le mode simultané.
16 scénarios d'éclairage indépendants sont disponibles. 2 x 16 scénarios d'éclairage indépendants sont disponibles.

DALI

DALI

Groupes de luminaires 1 2 Groupes de luminaires
KNX flexibles KNX flexibles
Passerelle DALI Chaînage souple Passerelle DALI Chaînage souple
DG/S 1.64.1.1 des groupes DALI DG/S 2.64.1.1 des groupes DALI
Éclairage de secours Éclairage de secours
DALI autonome DALI autonome
KNX KNX

Commande Exploitation/ Commande Exploitation/
manuelle affichage manuelle affichage
1TXH000594C0301_1
par écran tactile par écran tactile
