04|2018 L’AVENIR DU CAPTEUR ÉLECTRIQUE 57

— d’impulsions CC. À l’inverse, les capteurs actifs

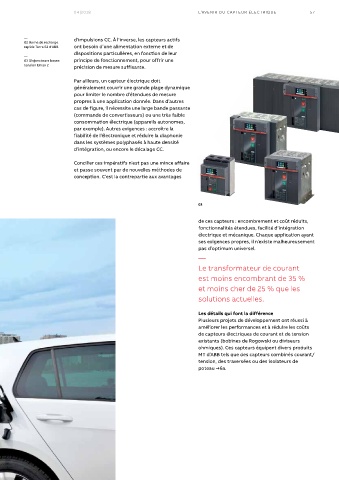

02 Borne de recharge
rapide Terra 53 d’ABB ont besoin d’une alimentation externe et de
dispositions particulières, en fonction de leur
—
03 Disjoncteurs basse principe de fonctionnement, pour offrir une
tension Emax 2
précision de mesure suffisante.
Par ailleurs, un capteur électrique doit
généralement couvrir une grande plage dynamique
pour limiter le nombre d’étendues de mesure
propres à une application donnée. Dans d’autres
cas de figure, il nécessite une large bande passante
(commande de convertisseurs) ou une très faible
consommation électrique (appareils autonomes,
par exemple). Autres exigences : accroître la
fiabilité de l’électronique et réduire la diaphonie
dans les systèmes polyphasés à haute densité
d’intégration, ou encore le décalage CC.

Concilier ces impératifs n’est pas une mince affaire
et passe souvent par de nouvelles méthodes de
conception. C’est la contrepartie aux avantages

03

de ces capteurs : encombrement et coût réduits,
fonctionnalités étendues, facilité d’intégration
électrique et mécanique. Chaque application ayant
ses exigences propres, il n’existe malheureusement
pas d’optimum universel.
—
Le transformateur de courant
est moins encombrant de 35 %
et moins cher de 25 % que les

solutions actuelles.

Les détails qui font la différence
Plusieurs projets de développement ont réussi à
améliorer les performances et à réduire les coûts
de capteurs électriques de courant et de tension
existants (bobines de Rogowski ou diviseurs
ohmiques). Ces capteurs équipent divers produits
MT d’ABB tels que des capteurs combinés courant/
tension, des traversées ou des isolateurs de
poteau →6a.
