04|2018 L’AVENIR DU CAPTEUR ÉLECTRIQUE 59

— se situe à l’interface de l’électronique et des Cette solution, renforcée par l’optimisation
04 Tableau moyenne
tension isolé dans l’air transformateurs de courant primaire HT, dont de la conception et des matériaux du noyau
UniGear ZS1
la sortie nominale est de 1 ou 5 A. Les objectifs magnétique, a débouché sur un produit répondant
— sont les mêmes : réduction de la taille et du au cahier des charges, mais aussi plus précis, plus

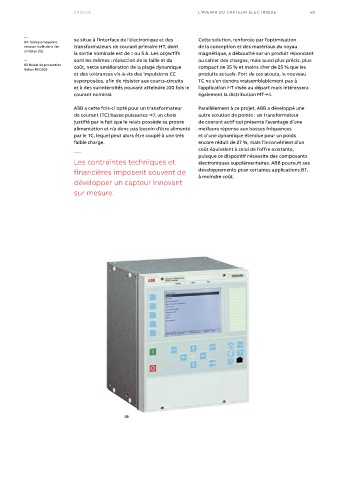

05 Relais de protection coût, nette amélioration de la plage dynamique compact de 35 % et moins cher de 25 % que les
Relion REC650
et des tolérances vis-à-vis des impulsions CC produits actuels. Fort de ces atouts, le nouveau
superposées, afin de résister aux courts-circuits TC ne s’en tiendra vraisemblablement pas à
et à des surintensités pouvant atteindre 100 fois le l’application HT visée au départ mais intéressera
courant nominal. également la distribution MT→4.

ABB a cette fois-ci opté pour un transformateur Parallèlement à ce projet, ABB a développé une
de courant (TC) basse puissance →7, un choix autre solution de pointe : un transformateur
justifié par le fait que le relais possède sa propre de courant actif qui présente l’avantage d’une
alimentation et n’a donc pas besoin d’être alimenté meilleure réponse aux basses fréquences
par le TC, lequel peut alors être couplé à une très et d’une dynamique étendue pour un poids
faible charge. encore réduit de 27 %, mais l’inconvénient d’un
— coût équivalent à celui de l’offre existante,
puisque ce dispositif nécessite des composants
Les contraintes techniques et électroniques supplémentaires. ABB poursuit ses
financières imposent souvent de développements pour certaines applications BT,
à moindre coût.
développer un capteur innovant
sur mesure.

05
