04|2018 L’AVENIR DU CAPTEUR ÉLECTRIQUE 55
— Les applications de protection, de mesure, de

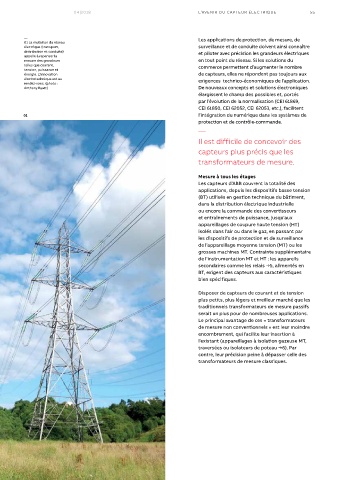

01 La mutation du réseau
électrique (transport, surveillance et de conduite doivent ainsi connaître
distribution et conduite) et piloter avec précision les grandeurs électriques
appelle à repenser la
mesure des grandeurs en tout point du réseau. Si les solutions du
telles que courant, commerce permettent d’augmenter le nombre
tension, puissance et
énergie. L’innovation de capteurs, elles ne répondent pas toujours aux
électrotechnique est au exigences technico-économiques de l’application.
rendez-vous. (photo :
Anthony Byatt) De nouveaux concepts et solutions électroniques
élargissent le champ des possibles et, portés
par l’évolution de la normalisation (CEI 61869,
CEI 61850, CEI 62052, CEI 62053, etc.), facilitent
01 l’intégration du numérique dans les systèmes de
protection et de contrôle-commande.
—
Il est difficile de concevoir des
capteurs plus précis que les
transformateurs de mesure.
Mesure à tous les étages
Les capteurs d’ABB couvrent la totalité des
applications, depuis les dispositifs basse tension
(BT) utilisés en gestion technique du bâtiment,
dans la distribution électrique industrielle
ou encore la commande des convertisseurs
et entraînements de puissance, jusqu’aux
appareillages de coupure haute tension (HT)
isolés dans l’air ou dans le gaz, en passant par
les dispositifs de protection et de surveillance
de l’appareillage moyenne tension (MT) ou les
grosses machines MT. Contrainte supplémentaire
de l’instrumentation MT et HT : les appareils
secondaires comme les relais →5, alimentés en
BT, exigent des capteurs aux caractéristiques
bien spécifiques.
Disposer de capteurs de courant et de tension
plus petits, plus légers et meilleur marché que les
traditionnels transformateurs de mesure passifs
serait un plus pour de nombreuses applications.
Le principal avantage de ces « transformateurs
de mesure non conventionnels » est leur moindre
encombrement, qui facilite leur insertion à
l’existant (appareillages à isolation gazeuse MT,
traversées ou isolateurs de poteau →6). Par
contre, leur précision peine à dépasser celle des
transformateurs de mesure classiques.
