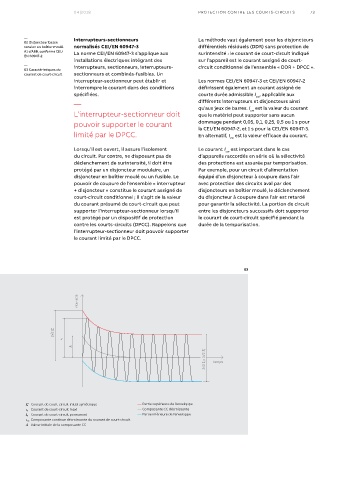

04|2018 PROTECTION CONTRE LES COURTS-CIRCUITS 73

— Interrupteurs-sectionneurs La méthode vaut également pour les disjoncteurs
02 Disjoncteur basse
tension en boîtier moulé normalisés CEI/EN 60947-3 différentiels résiduels (DDR) sans protection de
A1 d’ABB, conforme CEI/ La norme CEI/EN 60947-3 s’applique aux surintensité : le courant de court-circuit indiqué
EN 60947-2
installations électriques intégrant des sur l’appareil est le courant assigné de court-
— interrupteurs, sectionneurs, interrupteurs- circuit conditionnel de l’ensemble « DDR + DPCC ».
03 Caractéristiques du
courant de court-circuit sectionneurs et combinés-fusibles. Un
interrupteur-sectionneur peut établir et Les normes CEI/EN 60947-3 et CEI/EN 60947-2
interrompre le courant dans des conditions définissent également un courant assigné de
spécifiées. courte durée admissible I , applicable aux
cw
— différents interrupteurs et disjoncteurs ainsi
qu’aux jeux de barres. I est la valeur du courant
cw
L’interrupteur-sectionneur doit que le matériel peut supporter sans aucun
pouvoir supporter le courant dommage pendant 0,05, 0,1, 0,25, 0,5 ou 1 s pour
la CEI/EN 60947-2, et 1 s pour la CEI/EN 60947-3.
limité par le DPCC. En alternatif, I est la valeur efficace du courant.
cw
Lorsqu’il est ouvert, il assure l’isolement Le courant I est important dans le cas
cw
du circuit. Par contre, ne disposant pas de d’appareils raccordés en série où la sélectivité
déclenchement de surintensité, il doit être des protections est assurée par temporisation.
protégé par un disjoncteur modulaire, un Par exemple, pour un circuit d’alimentation
disjoncteur en boîtier moulé ou un fusible. Le équipé d’un disjoncteur à coupure dans l’air
pouvoir de coupure de l’ensemble « interrupteur avec protection des circuits aval par des
+ disjoncteur » constitue le courant assigné de disjoncteurs en boîtier moulé, le déclenchement
court-circuit conditionnel ; il s’agit de la valeur du disjoncteur à coupure dans l’air est retardé
du courant présumé de court-circuit que peut pour garantir la sélectivité. La portion de circuit
supporter l’interrupteur-sectionneur lorsqu’il entre les disjoncteurs successifs doit supporter
est protégé par un dispositif de protection le courant de court-circuit spécifié pendant la
contre les courts-circuits (DPCC). Rappelons que durée de la temporisation.
l’interrupteur-sectionneur doit pouvoir supporter
le courant limité par le DPCC.

03

Intensité

2√2 I k ″
i p
A
2√2 I k = 2√2 I k ″ Temps

I k ″ Courant de court-circuit initial symétrique Partie supérieure de l’enveloppe
i p Courant de court-circuit maxi Composante CC décroissante
I k Courant de court-circuit permanent Partie inférieure de l’enveloppe
i CC Composante continue décroissante du courant de court-circuit
A Valeur initiale de la composante CC
