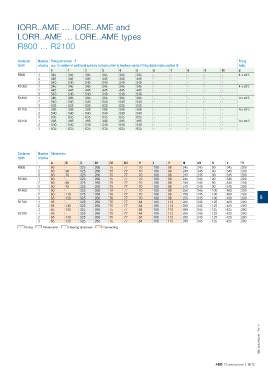

Page 149 - 1SBC104119C0202_MainCatalog_R contactors

IORR..AME … IORE..AME and
LORR..AME … LORE..AME types
R800 … R2100

Contactor Number Fixing dimension - F Fixing
types of poles acc. to number of additional auxiliary contacts (refer to Auxiliary contact fitting details table, section 2): holes

0 1 2 3 4 5 6 7 8 9 10 ø

R800 1 345 345 345 345 345 345 - - - - - 4 x ø13
2 445 445 445 445 445 445 - - - - -
3 540 540 540 540 540 540 - - - - -
R1000 1 345 345 345 345 345 345 - - - - - 4 x ø13
2 445 445 445 445 445 445 - - - - -
3 540 540 540 540 540 540 - - - - -
R1400 1 385 385 385 385 385 385 - - - - - 4 x ø13
2 540 540 540 540 540 540 - - - - -
3 635 635 635 635 635 635 - - - - -
R1700 1 385 385 385 385 385 385 - - - - - 4 x ø13
2 540 540 540 540 540 540 - - - - -
3 635 635 635 635 635 635 - - - - -
R2100 1 385 385 385 385 385 385 - - - - - 4 x ø13
2 540 540 540 540 540 540 - - - - -
3 635 635 635 635 635 635 - - - - -

Contactor Number Dimensions
types of poles

A B D D1 D2 D3 H I I1 M M1 N Y Y1

R800 1 60 - 325 260 75 77 70 108 98 245 245 90 345 280
2 60 90 325 260 75 77 70 108 98 245 245 90 345 280
3 60 70 325 260 75 77 70 108 98 245 245 90 345 280
R1000 1 60 - 325 260 75 77 70 108 98 245 245 90 345 280
2 60 90 325 260 75 77 70 108 98 245 245 90 345 280
3 60 70 325 260 75 77 70 108 98 245 245 90 345 280
R1400 1 80 - 325 260 76 77 70 108 98 258 245 100 400 280
2 80 110 325 260 76 77 70 108 98 258 245 100 400 280
3 85 120 325 260 76 77 70 108 98 258 245 100 400 280 9
R1700 1 85 - 325 260 75 77 84 108 112 288 245 125 425 280
2 85 140 325 260 75 77 84 108 112 288 245 125 425 280
3 85 120 325 260 75 77 84 108 112 288 245 125 425 280
R2100 1 85 - 325 260 75 77 84 108 112 288 245 125 425 280
2 85 140 325 260 75 77 84 108 112 288 245 125 425 280
3 85 120 325 260 75 77 84 108 112 288 245 125 425 280

Fixing - Dimensions - Clearing distances - Connecting

1SBC104016S0201 - Rev. A

ABB R contactors | 9/13
