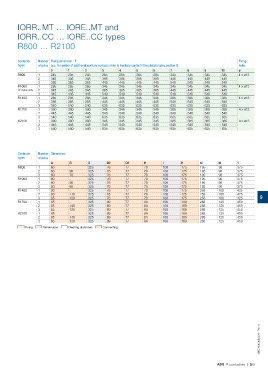

P. 145
IORR..MT … IORE..MT and
IORR..CC … IORE..CC types
R800 … R2100
Contactor Number Fixing dimension - F Fixing
types of poles acc. to number of additional auxiliary contacts (refer to Auxiliary contact fitting details table, section 2): holes
0 1 2 3 4 5 6 7 8 9 10 ø
R800 1 245 245 245 285 285 285 285 345 345 345 345 4 x ø13
2 345 345 345 385 385 385 385 445 445 445 445
3 385 385 385 445 445 445 445 540 540 540 540
R1000 1 285 285 285 345 345 345 345 345 345 345 345 4 x ø13
CC type only 2 345 345 345 385 385 385 385 445 445 445 445
3 445 445 445 540 540 540 540 540 540 540 540
R1400 1 285 285 285 345 345 345 345 385 385 385 385 4 x ø13
2 385 385 385 445 445 445 445 540 540 540 540
3 540 540 540 635 635 635 635 635 635 635 635
R1700 1 300 300 300 345 345 345 345 385 385 385 385 4 x ø13
2 445 445 445 540 540 540 540 540 540 540 540
3 540 540 540 635 635 635 635 635 635 635 635
R2100 1 300 300 300 345 345 345 345 385 385 385 385 4 x ø13
2 445 445 445 540 540 540 540 540 540 540 540
3 540 540 540 635 635 635 635 635 635 635 635
Contactor Number Dimensions
types of poles
A B D D2 D3 H I I1 M N Y
R800 1 60 - 325 76 77 70 108 175 195 90 375
2 60 90 325 76 77 70 108 175 195 90 375
3 60 70 325 76 77 70 108 175 195 90 375
R1000 1 60 - 325 76 77 70 108 175 195 90 375
2 60 90 325 76 77 70 108 175 195 90 375
3 60 80 325 76 77 70 108 175 195 90 375
R1400 1 80 - 325 76 77 70 108 175 258 100 425
2 80 110 325 76 77 70 108 175 258 100 425
3 85 120 325 76 77 70 108 175 258 100 425 9
R1700 1 85 - 325 89 77 84 108 189 288 125 450
2 85 140 325 89 77 84 108 189 288 125 450
3 85 120 325 89 77 84 108 189 288 125 450
R2100 1 85 - 325 89 77 84 108 189 288 125 450
2 85 140 325 89 77 84 108 189 288 125 450
3 85 120 325 89 77 84 108 189 288 125 450
Fixing - Dimensions - Clearing distances - Connecting
1SBC104008S0201 - Rev. A
ABB R contactors | 9/9
