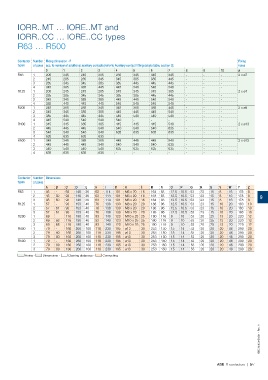

Page 143 - 1SBC104119C0202_MainCatalog_R contactors

IORR..MT … IORE..MT and
IORR..CC … IORE..CC types
R63 … R500

Contactor Number Fixing dimension - F Fixing
holes
types of poles acc. to number of additional auxiliary contacts (refer to Auxiliary contact fitting details table, section 2):

0 1 2 3 4 5 6 7 8 9 10 ø

R63 1 205 245 245 285 285 345 345 345 - - - 2 x ø7

2 245 285 285 345 345 385 385 445 - - -

3 285 345 345 385 385 445 445 445 - - -

4 345 385 385 445 445 540 540 540 - - -

R125 1 205 245 245 285 345 345 345 385 - - - 2 x ø7

2 285 285 345 345 385 385 445 445 - - -

3 345 345 385 385 445 445 540 540 - - -

4 385 445 445 445 540 540 540 540 - - -

R200 1 245 285 285 345 345 385 385 445 - - - 2 x ø9

2 345 345 385 385 445 445 445 540 - - -

3 385 445 445 445 540 540 540 540 - - -

4 445 540 540 540 540 - - - - - -

R400 1 345 345 385 385 445 445 445 540 - - - 2 x ø13

2 445 445 445 540 540 540 540 635 - - -

3 540 540 540 540 635 635 635 635 - - -

4 635 635 635 635 - - - - - - -

R500 1 345 345 385 385 445 445 445 540 - - - 2 x ø13

2 445 445 445 540 540 540 540 635 - - -

3 540 540 540 540 635 635 635 635 - - -

4 635 635 635 635 - - - - - - -

Contactor Number Dimensions

types of poles

A BCDE HI I1 K ℓ M N O P Q R S V WY Z

R63 1 45 - 93 148 36 63 114 101 M6 x 20 16 164 83 12.5 10.5 53 23 15 8 16 178 8
R125 2
R200 3 45 50 93 148 36 63 114 101 M6 x 20 16 164 83 12.5 10.5 53 23 15 8 16 178 8 9
R400 1
R500 2 45 50 93 148 36 63 114 101 M6 x 20 16 164 83 12.5 10.5 53 23 15 8 16 178 8
3
1 57 - 93 153 40 76 138 130 M8 x 20 20 188 96 12.5 10.5 53 23 15 10 20 183 10
2
3 57 61 93 153 40 76 138 130 M8 x 20 20 188 96 12.5 10.5 53 23 15 10 20 183 10
1
2 57 61 93 153 40 76 138 130 M8 x 20 20 188 96 12.5 10.5 53 23 15 10 20 183 10
3
1 69 - 116 190 40 93 140 123 M10 x 25 25 190 116 9 10 53 20 25 13 20 220 12
2
3 69 68 116 190 40 93 140 123 M10 x 25 25 190 116 9 10 53 20 25 13 20 220 12

69 68 116 190 40 93 140 123 M10 x 25 25 190 116 9 10 53 20 25 13 20 220 12

79 - 160 260 100 118 230 195 ø13 30 253 150 15 14 53 20 20 20 46 290 20

79 80 160 260 100 118 230 195 ø13 30 253 150 15 14 53 20 20 20 46 290 20

79 80 160 260 100 118 230 195 ø13 30 253 150 15 14 53 20 20 20 46 290 20

79 - 160 260 100 118 230 195 ø13 30 253 150 15 14 53 20 20 20 46 290 20

79 80 160 260 100 118 230 195 ø13 30 253 150 15 14 53 20 20 20 46 290 20

79 80 160 260 100 118 230 195 ø13 30 253 150 15 14 53 20 20 20 46 290 20

Fixing - Dimensions - Clearing distances - Connecting

1SBC104007S0201 - Rev. A

ABB R contactors | 9/7
