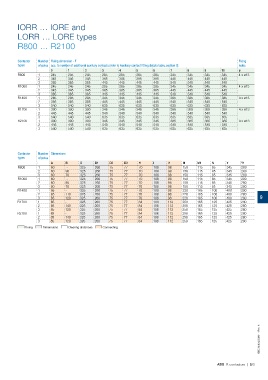

Page 139 - 1SBC104119C0202_MainCatalog_R contactors
P. 139
IORR … IORE and
LORR … LORE types
R800 … R2100
Contactor Number Fixing dimension - F Fixing
types of poles acc. to number of additional auxiliary contacts (refer to Auxiliary contact fitting details table, section 2): holes
0 1 2 3 4 5 6 7 8 9 10 ø
R800 1 245 245 245 285 285 285 285 345 345 345 345 4 x ø13
2 345 345 345 385 385 385 385 445 445 445 445
3 385 385 385 445 445 445 445 540 540 540 540
R1000 1 245 245 245 285 285 285 285 345 345 345 345 4 x ø13
2 345 345 345 385 385 385 385 445 445 445 445
3 385 385 385 445 445 445 445 540 540 540 540
R1400 1 285 285 285 345 345 345 345 385 385 385 385 4 x ø13
2 385 385 385 445 445 445 445 540 540 540 540
3 540 540 540 635 635 635 635 635 635 635 635
R1700 1 300 300 300 345 345 345 345 385 385 385 385 4 x ø13
2 445 445 445 540 540 540 540 540 540 540 540
3 540 540 540 635 635 635 635 635 635 635 635
R2100 1 300 300 300 345 345 345 345 385 385 385 385 4 x ø13
2 445 445 445 540 540 540 540 540 540 540 540
3 540 540 540 635 635 635 635 635 635 635 635
Contactor Number Dimensions
types of poles
A B D D1 D2 D3 H I I1 M M1 N Y Y1
R800 1 60 - 325 260 75 77 70 108 98 158 115 85 345 280
2 60 90 325 260 75 77 70 108 98 158 115 85 345 280
3 60 70 325 260 75 77 70 108 98 158 115 85 345 280
R1000 1 60 - 325 260 75 77 70 108 98 158 115 85 345 280
2 60 90 325 260 75 77 70 108 98 158 115 85 345 280
3 60 70 325 260 75 77 70 108 98 158 115 85 345 280
R1400 1 85 - 325 260 75 77 70 108 98 228 165 100 400 280
2 85 110 325 260 75 77 70 108 98 228 165 100 400 280
3 85 120 325 260 75 77 70 108 98 228 165 100 400 280 9
R1700 1 85 - 325 260 75 77 84 108 112 258 165 125 425 280
2 85 140 325 260 75 77 84 108 112 258 165 125 425 280
3 85 120 325 260 75 77 84 108 112 258 165 125 425 280
R2100 1 85 - 325 260 75 77 84 108 112 258 165 125 425 280
2 85 140 325 260 75 77 84 108 112 258 165 125 425 280
3 85 120 325 260 75 77 84 108 112 258 165 125 425 280
Fixing - Dimensions - Clearing distances - Connecting
1SBC104012S0201 - Rev. A
ABB R contactors | 9/3
