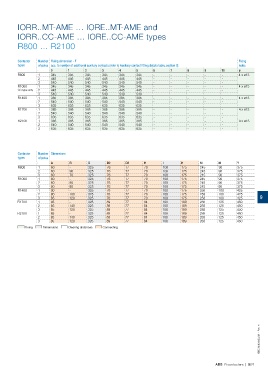

Page 157 - 1SBC104119C0202_MainCatalog_R contactors

IORR..MT-AME … IORE..MT-AME and
IORR..CC-AME … IORE..CC-AME types
R800 … R2100

Contactor Number Fixing dimension - F Fixing
types of poles acc. to number of additional auxiliary contacts (refer to Auxiliary contact fitting details table, section 2): holes

0 1 2 3 4 5 6 7 8 9 10 ø

R800 1 345 345 345 345 345 345 - - - - - 4 x ø13
2 445 445 445 445 445 445 - - - - -
3 540 540 540 540 540 540 - - - - -
R1000 1 345 345 345 345 345 345 - - - - - 4 x ø13
CC type only 2 445 445 445 445 445 445 - - - - -
3 540 540 540 540 540 540 - - - - -
R1400 1 385 385 385 385 385 385 - - - - - 4 x ø13
2 540 540 540 540 540 540 - - - - -
3 635 635 635 635 635 635 - - - - -
R1700 1 385 385 385 385 385 385 - - - - - 4 x ø13
2 540 540 540 540 540 540 - - - - -
3 635 635 635 635 635 635 - - - - -
R2100 1 385 385 385 385 385 385 - - - - - 4 x ø13
2 540 540 540 540 540 540 - - - - -
3 635 635 635 635 635 635 - - - - -

Contactor Number Dimensions
types of poles

A B D D2 D3 H I I1 M N Y

R800 1 60 - 325 76 77 70 108 175 245 90 375
2 60 90 325 76 77 70 108 175 245 90 375
3 60 70 325 76 77 70 108 175 245 90 375
R1000 1 60 - 325 76 77 70 108 175 245 90 375
2 60 90 325 76 77 70 108 175 245 90 375
3 60 80 325 76 77 70 108 175 245 90 375
R1400 1 80 - 325 76 77 70 108 175 258 100 425
2 80 100 325 76 77 70 108 175 258 100 425
3 85 120 325 76 77 70 108 175 258 100 425 9
R1700 1 85 - 325 89 77 84 108 189 288 125 450
2 85 140 325 89 77 84 108 189 288 125 450
3 85 120 325 89 77 84 108 189 288 125 450
R2100 1 85 - 325 89 77 84 108 189 288 125 450
2 85 140 325 89 77 84 108 189 288 125 450
3 85 120 325 89 77 84 108 189 288 125 450

Fixing - Dimensions - Clearing distances - Connecting

1SBC104018S0201 - Rev. A

ABB R contactors | 9/21
