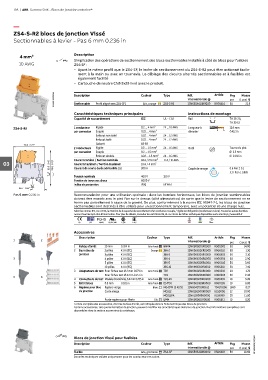

Page 132 - Gamme SNK Blocs de jonction entrelec®

128 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-S-R2 blocs de jonction Vissé
Sectionnables à levier - Pas 6 mm 0.236 in

4 mm² Description
Simplication des opérations de sectionnement des blocs sectionnables installés à côté de blocs pour fusibles
10 AWG ZS4-SF :
– Ayant le même profil que le ZS4-SF, le levier de sectionnement du ZS4-S-R2 peut être actionné facile-
ment à la main ou avec un tournevis. Le câblage des circuits alternés sectionnables et à fusibles est
également facilité
– Cartouche de neutre CN5 5x25 livré avec le produit.

1SNK161033F0014 Description Profil aligné avec ZS4-SF1 Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK506414R0000
K506414
50
Sectionnable
21.6
ZS4-S-R2
Gris, orange
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS4-S-R2 1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
70.3 2.77"
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
03 86.3 3.40" 78.8 3.10" Courant nominal / Section nominale 18 A / 2.5 mm² 13 A / 10 AWG
Courant maximum / Section maximum
18 A / 4 mm²
0.6 Nm ± 0.1
300 A
Couple de serrage
Courant de courte durée admissible (1s)
5.31 lb.in ± 0.885
Tension nominale 400 V 150 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
26.7 1.05"
Pas 6 mm 0.236 in Recommandation pour une utilisation optimale : dans les borniers horizontaux, les blocs de jonction sectionnables
doivent être montés avec le pied fixe sur le dessus (côté alimentation) de sorte que le levier de sectionnement ne se
ferme pas partiellement à cause de la gravité. De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction
sectionnables sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 6
4 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé pour fusibles
Description Couleur Type Réf. Article Pkg Masse 1SNK161043S0301
internationale @ pce (1 pce) g
Fusible Gris, gris foncé ZS4-SF 1SNK506410R0000 K506410 50 18.60
Données techniques valides uniquement pour les conducteurs en cuivre.
