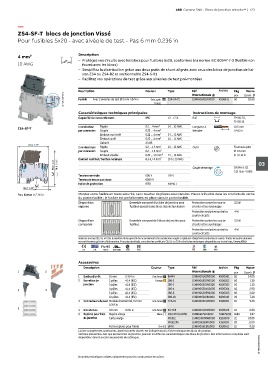

Page 127 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 123

—
ZS4-SF-T blocs de jonction Vissé
Pour fusibles 5x20 - avec alvéole de test - Pas 6 mm 0.236 in

4 mm² Description
– Protégez vos circuits avec les blocs pour fusibles 5x20, conformes à la norme IEC 60947-7-3 (fusible non
10 AWG fourni avec les blocs)
– Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liai-
son ZS4 ou ZS4-R2 et sectionnable ZS4-S-R1
– Facilitez vos opérations de test grâce aux alvéoles de test pré-montées

Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161038F0014 Fusible Avec 2 alvéoles de test Ø 2 mm 0.079 in Gris, gris ZS4-SF-T2 1SNK506411R0000 K506411 50 18.60
internationale @
pce
foncé
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
ZS4-SF-T
par connexion Souple 0.22 ... 4 mm² dénuder 0.412 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
70.3 2.77"
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 6.3 A / 4 mm² 10 A / 10 AWG
86.3 3.40" 78.8 3.10" Couple de serrage 0.6 Nm ± 0.1 03
5.31 lb.in ± 0.885
Tension nominale 500 V 150 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
26.7 1.05"
Pas 6 mm 0.236 in Montez votre fusible en toute sécurité, sans toucher de pièces sous tension. Placez le fusible dans les crochets du cache
du porte-fusible ; le fusible est parfaitement en place dans le porte-fusible.
Disposition Ensemble composé d'un bloc de jonction pour Protection contre les courts- 2.5 W
séparée fusibles associé à des blocs de jonction liaison circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts- 2.5 W
composée fusibles circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Connecteurs de test Module d'extrémité, 5.2 mm Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
0.205 in
5 4 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
5 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
1SNK161038S0301
disponibles dans la section accessoires du catalogue.

Données techniques valides uniquement pour les conducteurs en cuivre.
