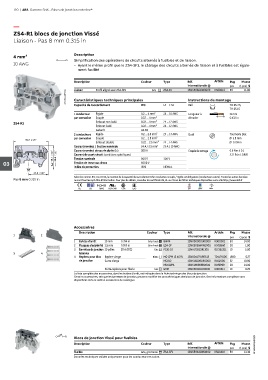

120 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-R1 blocs de jonction Vissé
Liaison - Pas 8 mm 0.315 in

4 mm² Description
Simplification des opérations de circuits alternés à fusibles et de liaison.
10 AWG – Ayant le même profil que le ZS4-SF1, le câblage des circuits alternés de liaison et à fusibles est égale-
ment facilité

Description Couleur Type Réf. Article Pkg Masse
internationale @ K508013 pce (1 pce) g
ZS4-R1
Liaison
Gris
11.00
1SNK508013R0000
50
Profil aligné avec ZS4-SF1
1SNK161046F0014 Caractéristiques techniques principales Instructions de montage
IEC
TH 35-7.5,
UL - CSA
Rail
Capacité de raccordement
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.432 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
ZS4-R1
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 2.5 mm² Ø 3.5 mm
59.7 2.35"
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.138 in
Courant nominal / Section nominale 24 A / 2.5 mm² 26 A / 10 AWG
Courant nominal de courte durée (1s) 300 A Couple de serrage 0.6 Nm ± 0.1
46.1 1.82" 38.6 1.52" Courant de court-circuit (conditions spécifiques) 800 V 300 V 5.31 lb.in ± 0.885
Tension nominale
03 Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
32.9 1.30"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
Pas 8 mm 0.315 in ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 1.5 mm 0.059 in Gris foncé ES4-SF 1SNK508960R0000 K508960 20 1.80
3 Barrettes de jonction 10 pôles 35 A (IEC) Gris PC81-10 1SNA173523R1100 017352311 10 5.00
3 4 latérales
4 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé pour fusibles
Description Couleur Type Réf. Article Pkg Masse 1SNK161009S0301
internationale @ pce (1 pce) g
Fusible Gris, gris foncé ZS4-SF1 1SNK508410R0000 K508410 50 13.30
Données techniques valides uniquement pour les conducteurs en cuivre.
