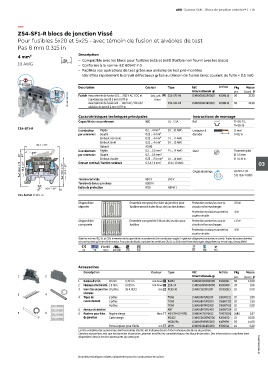

ABB  Gamme SNK - Blocs de jonction entrelec®  |  119


         —
         ZS4-SF1-R blocs de jonction Vissé
         Pour fusibles 5x20 et 5x25 - avec témoin de fusion et alvéoles de test
         Pas 8 mm 0.315 in

         4 mm²                      Description
                                       – Compatible avec les blocs pour fusibles 5x25 et 5x20 (fusible non fourni avec les blocs)
         10 AWG                        – Conforme à la norme IEC 60947-7-3
                                       – Facilitez vos opérations de test grâce aux alvéoles de test pré-montées
                                       – Identifiez rapidement le circuit défectueux grâce au témoin de fusion (avec courant de fuite < 0.5 mA)


                                    Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                               1SNK161043F0014  Fusible Avec témoin de fusion 115 … 250 V AC / DC et   Gris, gris   ZS4-SF1-R4  1SNK508415R0000  K508415  50  13.30
                                        2 alvéoles de test Ø 2 mm 0.079 in
                                                                      foncé
                                        Avec témoin de fusion 24 … 110 V AC / DC et 2
                                                                            ZS4-SF1-R2
                                                                                                  K508413
                                                                                                               13.30
                                                                                      1SNK508413R0000
                                                                                                         50
                                        alvéoles de test Ø 2 mm 0.079 in
                                    Caractéristiques techniques principales            Instructions de montage
                                    Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5,
                                                                                                         TH 35-15
         ZS4-SF1-R
                                    1 conducteur   Rigide         0.2 ... 4 mm²  24 ... 10 AWG  Longueur à   11 mm
                                    par connexion  Souple         0.22 ... 4 mm²       dénuder           0.432 in
                                             Embout non isolé     0.22 ... 4 mm²  24 ... 12 AWG
                                             Embout isolé         0.22 ... 4 mm²  24 ... 12 AWG
                 59.7  2.35"
                                             Gabarit              A3-B3
                                    2 conducteurs   Rigide        0.2 ... 2.5 mm²  24 ... 14 AWG  Outil  Tournevis plat
               180°
          90°  90°                  par connexion  Souple         0.2 ... 2.5 mm²                        Ø 3.5 mm
                                             Embout double        0.22 ... 2.5 mm²  24 ... 14 AWG        Ø 0.138 in
          96.3  3.79"  88.8  3.5"  54.6  2.15"  47.1  1.85"  Courant nominal / Section nominale  6.3 A / 4 mm²  10 A / 10 AWG  Couple de serrage  0.6 Nm ± 0.1  03
                                    Tension nominale              630 V     300 V                        5.31  lb.in ± 0.885
                                    Tension de tenue aux chocs    8000 V
                     32.9  1.30"    Indice de protection          IP20      NEMA 1
         Pas 8 mm 0.315 in
                                    Disposition            Ensemble composé d'un bloc de jonction pour   Protection contre les courts-   2.5 W
                                    séparée                fusibles associé à des blocs de jonction liaison  circuits et les surcharges
                                                                                      Protection exclusive contre les   4 W
                                                                                      courts-circuits
                                    Disposition            Ensemble composé de 5 blocs de jonction pour   Protection contre les courts-   1.6 W
                                    composée               fusibles                   circuits et les surcharges
                                                                                      Protection exclusive contre les   4 W
                                                                                      courts-circuits
                                    Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
                                    ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
                                      CE   CB  RoHS  USR CNR  CSA  EAC                 BV  DNV  Rina


                                    Accessoires
                                      Description                   Couleur  Type     Réf.        Article  Pkg  Masse
         1           2                                                                internationale @   pce  (1 pce) g
                                    1  Butées d'arrêt  10 mm   0.394 in  Gris foncé  BAM4  1SNK900001R0000  K900001  50  14.00
                                    2  Flasques d’extrémité 1.5 mm   0.059 in  Gris foncé  ES4-SF  1SNK508960R0000  K508960  20  1.80
                                    3  Barrettes de jonction  10 pôles   35 A (IEC)  Gris  PC81-10  1SNA173523R1100  017352311  10  5.00
         3           4                latérales
                                    4  Tiges de    2 pôles                  TGA8      1SNA168672R1100  016867211  10  1.00
                                      raccordement  3 pôles                 TGA8      1SNA168673R1200  016867312 10  1.50
                                                 4 pôles                    TGA8      1SNA168674R1300  016867413 10  2.00
                                    5  Anneaux de maintien                  ANT       1SNA168675R1400  016867514 10
         5           6              6  Repères pour bloc  Repère vierge  Blanc  MG-CPM 13 41791  1SNB041791R0612  704179106 1680  0.27
                                      de jonction  Carte vierge             MC812     1SNK160000R0000  K160000  22  10.00
                                                                            MC812PA   1SNK169999R0000  K169999  20  14.00
                                                 Porte-repères pour filerie  Gris  UMH  1SNK900611R0000  K900611  10  0.20
                                    La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
                                    Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
                                                                                                                    1SNK161035S0301
                                    disponibles dans la section accessoires du catalogue.


                                    Données techniques valides uniquement pour les conducteurs en cuivre.
