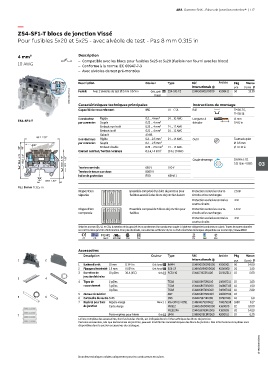

Page 121 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 117

—
ZS4-SF1-T blocs de jonction Vissé
Pour fusibles 5x20 et 5x25 - avec alvéole de test - Pas 8 mm 0.315 in

4 mm² Description
– Compatible avec les blocs pour fusibles 5x25 et 5x20 (fusible non fourni avec les blocs)
10 AWG – Conforme à la norme IEC 60947-7-3
– Avec alvéoles de test pré-montées

Description Couleur Type Réf. Article Pkg Masse
internationale @ K508411 pce (1 pce) g
1SNK161041F0014 foncé
50
Fusible
ZS4-SF1-T2
1SNK508411R0000
13.30
Avec 2 alvéoles de test Ø 2 mm 0.079 in
Gris, gris
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 11 mm
ZS4-SF1-T
par connexion Souple 0.22 ... 4 mm² dénuder 0.432 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
59.7 2.35"
2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 2.5 mm² Ø 3.5 mm
180°
90° 90° Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.138 in
Courant nominal / Section nominale 6.3 A / 4 mm² 10 A / 10 AWG
96.3 3.79" 88.8 3.5" 54.6 2.15" 47.1 1.85" Couple de serrage 0.6 Nm ± 0.1 03
5.31 lb.in ± 0.885
Tension nominale
8000 V
Tension de tenue aux chocs 630 V 300 V
Indice de protection IP20 NEMA 1
32.9 1.30"
Pas 8 mm 0.315 in
Disposition Ensemble composé d'un bloc de jonction pour Protection contre les courts- 2.5 W
séparée fusibles associé à des blocs de jonction liaison circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts- 1.6 W
composée fusibles circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
CE CB RoHS USR CNR CSA EAC BV DNV Rina

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 1.5 mm 0.059 in Gris foncé ES4-SF 1SNK508960R0000 K508960 20 1.80
3 Barrettes de 10 pôles 35 A (IEC) Gris PC81-10 1SNA173523R1100 017352311 10 5.00
jonction latérales
3 4
4 Tiges de 2 pôles TGA8 1SNA168672R1100 016867211 10 1.00
raccordement 3 pôles TGA8 1SNA168673R1200 016867312 10 1.50
4 pôles TGA8 1SNA168674R1300 016867413 10 2.00
5 Anneaux de maintien ANT 1SNA168675R1400 016867514 10
5 6 6 Cartouche de neutre 5x25 CN5 1SNA179371R1600 017937116 10 3.9
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
7 Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161036S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
