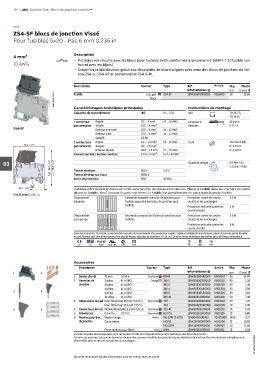

122  |  ABB  Gamme SNK - Blocs de jonction entrelec®


       —
       ZS4-SF blocs de jonction Vissé
       Pour fusibles 5x20 - Pas 6 mm 0.236 in



       4 mm²                      Description
                                     – Protégez vos circuits avec les blocs pour fusibles 5x20, conformes à la norme IEC 60947-7-3 (fusible non
       10 AWG                       fourni avec les blocs)
                                     – Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liai-
                                    son ZS4 ou ZS4-R2 et sectionnable ZS4-S-R1

                                  Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                    internationale @  K506410  pce  (1 pce) g
                                  Fusible
                         1SNK161021F0014                            foncé
                                                                                    1SNK506410R0000
                                                                                                       50
                                                                                                             18.60
                                                                          ZS4-SF
                                                                  Gris, gris
                                  Caractéristiques techniques principales            Instructions de montage
                                  Capacité de raccordement      IEC       UL - CSA   Rail              TH 35-7.5,
                                                                                                       TH 35-15
                                  1 conducteur   Rigide         0.2 ... 4 mm²  24 ... 10 AWG  Longueur à   10.5 mm
                                  par connexion  Souple         0.22 ... 4 mm²       dénuder           0.412 in
       ZS4-SF                               Embout non isolé    0.22 ... 4 mm²  24 ... 12 AWG
                                            Embout isolé        0.22 ... 4 mm²  24 ... 12 AWG
                                            Gabarit             A3-B3
                                  2 conducteurs   Rigide        0.2 ... 1.5 mm²  24 ... 16 AWG  Outil  Tournevis plat
            70.3  2.77"           par connexion  Souple         0.2 ... 1.5 mm²                        Ø 3.5 mm
                                            Embout double       0.22 ... 1.5 mm²  24 ... 16 AWG        Ø 0.138 in
                                  Courant nominal / Section nominale  6.3 A / 4 mm²  10 A / 10 AWG
  03                   86.3  3.40"  78.8  3.10"                                      Couple de serrage  0.6 Nm ± 0.1
                                                                                                       5.31  lb.in ± 0.885
                                  Tension nominale
                                  Tension de tenue aux chocs    500 V     150 V
                                                                6000 V
                                  Indice de protection          IP20      NEMA 1
         26.7  1.05"              Installez votre fusible en toute sécurité, sans toucher de pièces sous tension. Placez le fusible dans les crochets du cache
                                  du porte-fusible. Ainsi, lorsque le cache est fermé, le fusible est parfaitement en place dans le porte-fusible.
       Pas 6 mm 0.236 in
                                  Disposition            Ensemble composé d'un bloc de jonction pour   Protection contre les courts-   2.5 W
                                  séparée                fusibles associé à des blocs de jonction sans   circuits et les surcharges
                                                         fusibles                   Protection exclusive contre les   4 W
                                                                                    courts-circuits
                                  Disposition            Ensemble composé de 5 blocs de jonction pour   Protection contre les courts-   2.5 W
                                  composée               fusibles                   circuits et les surcharges
                                                                                    Protection exclusive contre les   4 W
                                                                                    courts-circuits
                                  Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
                                  ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

                                    CE   CB  RoHS  USR CNR  CSA  EAC                 BV  DNV  Rina


                                  Accessoires
                                    Description                   Couleur  Type     Réf.        Article  Pkg  Masse
       1           2                                                                internationale @   pce  (1 pce) g
                                  1  Butées d'arrêt  10 mm   0.394 in  Gris foncé  BAM4  1SNK900001R0000  K900001  50  14.00
                                  2  Barrettes de   2 pôles   41 A (IEC)  Orange  JB6-2  1SNK906302R0000  K906302  50  1.30
                                    jonction   3 pôles   41 A (IEC)       JB6-3     1SNK906303R0000  K906303  50  2.10
                                               4 pôles   41 A (IEC)       JB6-4     1SNK906304R0000  K906304  50  2.90
       3           4                           5 pôles   41 A (IEC)       JB6-5     1SNK906305R0000  K906305  50  3.60
                                               10 pôles   41 A (IEC)      JB6-10    1SNK906310R0000  K906310  20  7.40
                                  3  Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in  Gris foncé  TP2  1SNK900203R0000  K900203  20  1.70
                                               Pour fiches test Ø 4 mm 0.157 in  TP4  1SNK900205R0000  K900205  20  2.40
       5           6              4  Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in  Gris foncé  TC5-R1  1SNK900201R0000  K900201  10  5.20
                                  5  Entretoises  0.8 mm   0.031 in  Gris foncé  ES-TC6  1SNK900105R0000  K900105  10  0.80
                                  6  Repères pour bloc  Repère vierge  Blanc  MG-CPM 13 41791  1SNB041791R0612  704179106 1680  0.27
                                    de jonction  Carte vierge             MC612     1SNK150000R0000  K150000  22  10.00
                                                                          MC612PA   1SNK159999R0000  K159999  20  11.00
                                               Porte-repères pour filerie  Gris  UMH  1SNK900611R0000  K900611  10  0.20
                                  La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
                                                                                                                  1SNK161005S0301
                                  Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
                                  disponibles dans la section accessoires du catalogue.

                                  Données techniques valides uniquement pour les conducteurs en cuivre.
