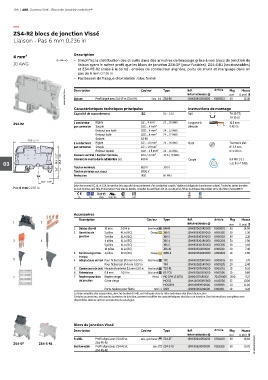

126 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-R2 blocs de jonction Vissé
Liaison - Pas 6 mm 0.236 in

4 mm² Description
– Simplifiez la distribution des circuits dans des armoires de brassage grâce à nos blocs de jonction de
10 AWG liaison ayant le même profil que les blocs de jonction ZS4-SF (pour fusibles), ZS4-S-R1 (sectionnables)
et ZS4-PE-R2 (mise à la terre) : entrées de conducteur alignées, puits de shunt et marquage dans un
pas de 6 mm 0.236 in
– Pas besoin de flasque d'extrémité : bloc fermé

Masse
1SNK161074V0014 Description Profil aligné avec ZS4-SF et ZS4-S-R1 Couleur Gris Type Réf. Article Pkg (1 pce) g
internationale @
pce
50
Liaison
K506013
12.40
ZS4-R2
1SNK506013R0000
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS4-R2 1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
70.5 2.77"
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
56.3 2.22" 48.8 1.92" Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG Couple 0.6 Nm ± 0.1
Courant de courte durée admissible (1s)
480 A
03 5.31 lb.in ± 0.885
Tension nominale 800 V 300 V
Tension de tenue aux chocs 8000 V
Protection IP20 NEMA 1
26.7 1.05"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
Pas 6 mm 0.236 in ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.ABB.fr
CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Barrettes de jonction 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
interpas
5 6 4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fusible Profil aligné avec ZS4-R2 et Gris, gris foncé ZS4-SF 1SNK506410R0000 K506410 50 18.60
ZS4-SF ZS4-S-R1 ZS4-PE-R2
Sectionnable Profil aligné avec ZS4-R2 et Gris ZS4-S-R1 1SNK506310R0000 K506310 50 13.20 1SNK161083S0301
ZS4-PE-R2
