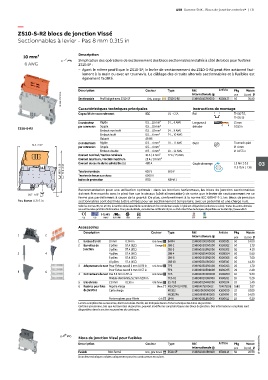

ABB Gamme SNK - Blocs de jonction entrelec® | 131

—
ZS10-S-R2 blocs de jonction Vissé
Sectionnables à levier - Pas 8 mm 0.315 in

10 mm² Description
Simplication des opérations de sectionnement des blocs sectionnables installés à côté de blocs pour fusibles
6 AWG ZS10-SF :
– Ayant le même profil que le ZS10-SF, le levier de sectionnement du ZS10-S-R2 peut être actionné faci-
lement à la main ou avec un tournevis. Le câblage des circuits alternés sectionnables et à fusibles est
également facilité.

Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
1SNK161070F0014 Sectionnable Profil aligné avec ZS10-SF Gris, orange ZS10-S-R2 1SNK508417R0000 K508417 50 35.90
internationale @
pce
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
ZS10-S-R2
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
74.3 2.93"
par connexion Souple 0.5 ... 4 mm² Ø 4 mm
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.157 in
Courant nominal / Section nominale 10 A / 4 mm² 22 A / 25 AWG
Courant maximum / Section maximum 25 A / 10 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 1.3 Nm ± 0.3 03
85.3 3.36" 77.8 3.06" Tension nominale 630 V 600 V 11.5 lb.in ± 2.65
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1

Recommandation pour une utilisation optimale : dans les borniers horizontaux, les blocs de jonction sectionnables
doivent être montés avec le pied fixe sur le dessus (côté alimentation) de sorte que le levier de sectionnement ne se
26.7 1.05"
ferme pas partiellement à cause de la gravité. De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction
Pas 8 mm 0.315 in sectionnables sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 57 A (IEC) Orange JB8-2 1SNK908302R0000 K908302 50 2.70
jonction 3 pôles 57 A (IEC) JB8-3 1SNK908303R0000 K908303 50 4.10
3 4 4 pôles 57 A (IEC) JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles 57 A (IEC) JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles 57 A (IEC) JB8-10 1SNK908310R0000 K908310 20 14.20
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 6
4 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
5 Entretoises 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.40
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé pour fusibles
Description Couleur Type Réf. Article Pkg Masse 1SNK161055S0301
internationale @ pce (1 pce) g
Fusible Bloc fermé Gris, gris foncé ZS10-SF 1SNK508418R0000 K508418 50 28.50
Données techniques valides uniquement pour les conducteurs en cuivre.
