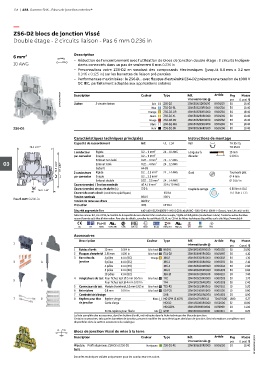

134 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS6-D2 blocs de jonction Vissé
Double étage - 2 circuits liaison - Pas 6 mm 0.236 in

6 mm² Description
– Réduction de l'encombrement avec l'utilisation de blocs de jonction double étage : 2 circuits indépen-
10 AWG dants connectés dans un pas de seulement 6 mm 0.236 in
– Personnalisez votre ZS6-D2 en soudant des composants électroniques (jusqu'à 8.8 mm x 3.2 mm
0.346 x 0.125 in) sur les barrettes de liaison pré-percées
– Performances maximisées : le ZS6-D... avec flasque d'extrémité ES4-D2 présente une tension de 1000 V
DC IEC, parfaitement adaptée aux applications solaires

1SNK161010F0014 Description 2 circuits liaison Couleur Gris Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK506210R0000
ZS6-D2
50
K506210
18.40
Liaison
Bleu ZS6-D2-BL 1SNK506220R0000 K506220 50 18.40
Orange ZS6-D2-OR 1SNK506230R0000 K506230 50 18.40
Jaune ZS6-D2-YL 1SNK506260R0000 K506260 50 18.40
Rouge ZS6-D2-RD 1SNK506262R0000 K506262 50 18.40
Blanc ZS6-D2-WH 1SNK506265R0000 K506265 50 18.40
ZS6-D2 Noir ZS6-D2-BK 1SNK506266R0000 K506266 50 18.40
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
70.4 2.77" TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10 mm
par connexion Souple 0.2 ... 6 mm² dénuder 0.393 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
03 Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
74.5 2.94" 67 2.64" Gabarit A4-B3
2 conducteurs
0.2 ... 2.5 mm²
Ø 4 mm
par connexion Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
Souple
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 40 A / 6 mm² 30 A / 10 AWG
Courant nominal de courte durée (1s) 720 A Couple de serrage 0.85 Nm ± 0.15
36.8 1.45"
Courant de court-circuit (conditions spécifiques) 100 kA 7.52 lb.in ± 1.33
Tension nominale 800 V 300 V
Pas 6 mm 0.236 in
Tension de tenue aux chocs 8000 V
Protection IP20 NEMA 1
Sécurité augmentée Ex e 440 V 40 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/II/IIIC – 300 V 30 A UL 60079-7 - Classe I, Zone 1, AEx e II, Ex e II U
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC Ex ATEX IECEx BR-Ex e II Haz Loc BV DNV Rina
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
5 6
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
7 8 8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé de mise à la terre
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Mise à la Profil aligné avec ZS6-D2 et ZS6-D1 Vert-jaune ZS6-D1-PE 1SNK506250R0000 K506250 20 18.40 1SNK161014S0301
terre
Données techniques valides uniquement pour les conducteurs en cuivre.
