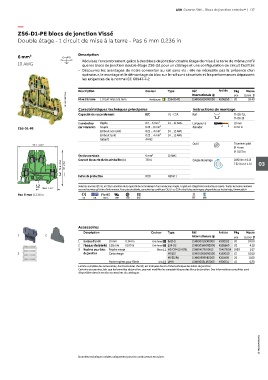

Page 141 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 137

—
ZS6-D1-PE blocs de jonction Vissé
Double étage - 1 circuit de mise à la terre - Pas 6 mm 0.236 in

6 mm² Description
– Réduisez l'encombrement grâce à des blocs de jonction double étage de mise à la terre de même profil
10 AWG que les blocs de jonction double étage ZS6-D2 pour un câblage et une configuration de circuit facilités
– Découvrez les avantages de notre connexion au rail sans vis : elle ne nécessite pas la présence d'un
opérateur, le montage et le démontage du bloc sur le rail sont sécurisés et les performances dépassent
les exigences de la norme IEC 60947-7-2

Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161062F0014 Mise à la terre 1 circuit mise à la terre Vert-jaune ZS6-D1-PE 1SNK506250R0000 K506250 20 18.40
internationale @
pce
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10 mm
ZS6-D1-PE par connexion Souple 0.22 ... 6 mm² dénuder 0.393 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
Outil Tournevis plat
77.1 3.03"
Ø 4 mm
Ø 0.157 in
Section nominale 6 mm² 10 AWG Couple de serrage 0.85 Nm ± 0.15
720 A
Courant de courte durée admissible (1s)
74.5 2.94" 67 2.64" 7.52 lb.in ± 1.33 03
Indice de protection IP20 NEMA 1

Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
36.8 1.45" ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
3 de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161049S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
