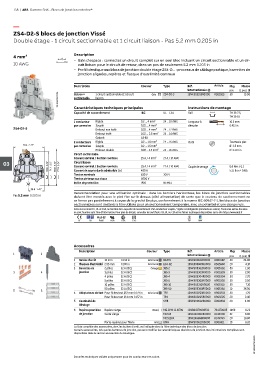

Page 142 - Gamme SNK Blocs de jonction entrelec®

138 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS4-D2-S blocs de jonction Vissé
Double étage - 1 circuit sectionnable et 1 circuit liaison - Pas 5.2 mm 0.205 in

4 mm² Description
– Gain d'espace : connectez un circuit complet sur un seul bloc incluant un circuit sectionnable et un cir-
10 AWG cuit liaison pour le circuit de retour, dans un pas de seulement 5.2 mm 0.205 in
– Profil identique aux blocs de jonction double étage ZS4-D... : processus de câblage pratique, barrettes de
jonction alignées, repères et flasque d'extrémité commun

Description Couleur Type Réf. Article Pkg Masse
internationale @ K505315 pce (1 pce) g
1SNK161095V0014 sectionnable liaison
1SNK505315R0000
50
Liaison +
ZS4-D2-S
15.90
1 circuit sectionnable et 1 circuit
Gris
Caractéristiques techniques principales
Rail
Capacité de raccordement IEC UL - CSA Instructions de montage TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
ZS4-D2-S Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
70.4 2.77" par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Circuit sectionnable
Courant nominal / Section nominale 25 A / 4 mm² 27 A / 10 AWG
03 Circuit liaison
78.6 3.09" 71.1 2.8" 84.8 3.34" 77.3 3.04" Courant nominal / Section nominale 29 A / 4 mm² 27 A / 10 AWG Couple de serrage 0.6 Nm ± 0.1
480 A
5.31 lb.in ± 0.885
Courant de courte durée admissible (1s)
Tension nominale 630 V 300 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
36.8 1.45"
Recommandation pour une utilisation optimale : dans les borniers horizontaux, les blocs de jonction sectionnables
Pas 5.2 mm 0.205 in doivent être montés avec le pied fixe sur le dessus (côté alimentation) de sorte que le couteau de sectionnement ne
se ferme pas partiellement à cause de la gravité De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction
sectionnables sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Continuité de SHB 1SNK900602R0000 K900602 20 4.90
blindage
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
1SNK161074S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
