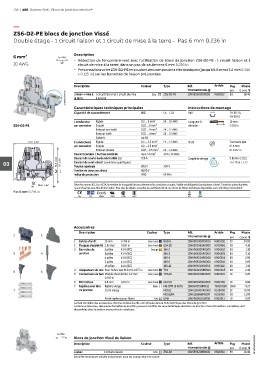

Page 140 - Gamme SNK Blocs de jonction entrelec®

136 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS6-D2-PE blocs de jonction Vissé
Double étage - 1 circuit liaison et 1 circuit de mise à la terre - Pas 6 mm 0.236 in

6 mm² Description
– Réduction de l'encombrement avec l’utilisation de blocs de jonction ZS6-D2-PE : 1 circuit liaison et 1
10 AWG circuit de mise à la terre, dans un pas de seulement 6 mm 0.236 in
– Personnalisez votre ZS6-D2-PE en soudant des composants électroniques (jusqu'à 8.8 mm x 3.2 mm 0.346
x 0.125 in) sur les barrettes de liaison pré-percées

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1SNK161061F0014 Liaison + mise à 1 circuit liaison et 1 circuit de mise Gris ZS6-D2-PE 1SNK506212R0000 K506212 50 18.40
à la terre
la terre
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 6 mm² 24 ... 10 AWG Longueur à 10 mm
ZS6-D2-PE par connexion Souple 0.22 ... 6 mm² dénuder 0.393 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A4-B3
77.1 3.03" 2 conducteurs Rigide 0.2 ... 2.5 mm² 24 ... 14 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 2.5 mm² Ø 4 mm
Embout double 0.22 ... 2.5 mm² 24 ... 14 AWG Ø 0.157 in
Courant nominal / Section nominale 41 A / 6 mm² 30 A / 10 AWG 0.85 Nm ± 0.15
720 A
Courant de courte durée admissible (1s)
03 74.5 2.94" 67 2.64" Courant de court-circuit (conditions spécifiques) 800 V 300 V Couple de serrage 7.52 lb.in ± 1.33
Tension nominale
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1

36.8 1.45" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Pas 6 mm 0.236 in
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 4 jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
4 Adaptateurs de test Pour fiches test Ø 4 mm 0.157 in Gris foncé TP4 1SNK900205R0000 K900205 20 2.40
5 6
5 Connecteurs de test Module d'extrémité, 5.2 mm Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
0.205 in
6 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
7 de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

Blocs de jonction Vissé de liaison
Description Couleur Type Réf. Article Pkg Masse 1SNK161048S0301
internationale @ pce (1 pce) g
Liaison 2 circuits liaison Gris ZS6-D2 1SNK506210R0000 K506210 50 18.40
Données techniques valides uniquement pour les conducteurs en cuivre.
