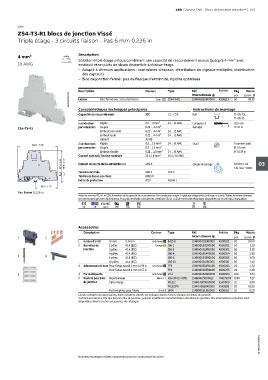

Page 147 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 143

—
ZS4-T3-R1 blocs de jonction Vissé
Triple étage - 3 circuits liaison - Pas 6 mm 0.236 in

4 mm² Description
Solution triple étage unique combinant une capacité de raccordement accrue (jusqu'à 4 mm² avec
10 AWG embout) et un puits de shunt disponible à chaque étage.
– Adapté à diverses applications : contraintes d'espace, distribution de signaux multiples, distribution
des capteurs
– Bloc de jonction fermé : pas de flasque d'extrémité, rigidité optimisée

Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
1SNK161088V0014 Liaison Bloc fermé avec 3 circuits liaison Gris ZS4-T3-R1 1SNK506213R0000 K506213 50 28.30
internationale @
pce
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
ZS4-T3-R1 par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 4 mm² 24 ... 12 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
100.1 3.94"
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG
87.4 3.44" 79.9 3.14" Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 Nm ± 0.1 03
5.31 lb.in ± 0.885
Tension nominale 800 V 300 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
55.3 2.17"
Pas 6 mm 0.236 in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
3 4 5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 4 Porte-étiquette Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
5 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161073S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
