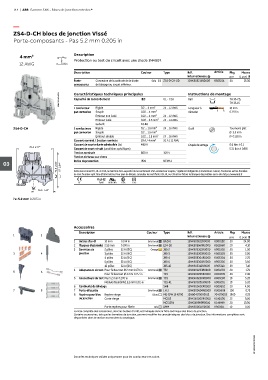

ZS4-D-CH blocs de jonction Vissé
Porte-composants - Pas 5.2 mm 0.205 in

4 mm² Description
Protection ou test du circuit avec une diode 1N4007.
12 AWG

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Porte- Connexion de la cathode de la diode Gris ZS4-D-CH-UD 1SNK505214R0000 K505214 50 15.30
composants de blocage au circuit inférieur.

1SNK161141V0014 Caractéristiques techniques principales UL - CSA Instructions de montage TH 35-7.5,
Rail
Capacité de raccordement
IEC
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 12 AWG Longueur à 10 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.393 in
Embout non isolé 0.22 ... 4 mm² 24 ... 12 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 14 AWG
Gabarit A3-B3
ZS4-D-CH 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion Souple 0.2 ... 1.5 mm² Ø 3.5 mm
Embout double 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Courant nominal / Section nominale 29 A / 4 mm² 20 A / 12 AWG
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 Nm ± 0.1
70.4 2.77"
Courant de court-circuit (conditions spécifiques) 5.31 lb.in ± 0.885
Tension nominale 800 V 300 V
Tension de tenue aux chocs
03 Indice de protection IP20 NEMA 1
74.5 2.94" 67 2.64"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE RoHS USR CNR CSA EAC
36.8 1.45"
Pas 5.2 mm 0.205 in

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAZH1 1SNK900102R0000 K900102 20 24.00
2 Flasques d’extrémité 2.55 mm 0.100 in Gris foncé ES4-D2 1SNK505960R0000 K505960 20 4.10
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
5 6
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Continuité de blindage SHB 1SNK900602R0000 K900602 20 4.90
7 8 7 Porte-étiquette Gris foncé LH-J 1SNK900606R0000 K900606 100 0.73
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161090S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
