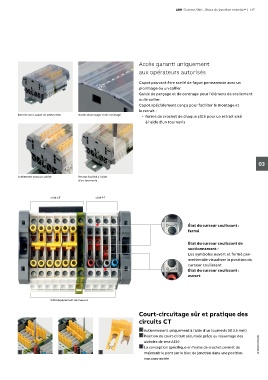

Page 151 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 147

Accès garanti uniquement
aux opérateurs autorisés

Capot pouvant être scellé de façon permanente avec un
plombage ou un collier.
Guide de perçage et de centrage pour l'élément de scellement
ou le collier.
Capot spécialement conçu pour faciliter le montage et
le retrait :
Bornier avec capot de protection Guide de perçage et de centrage
- forme de crochet de chaque côté pour un retrait aisé
à l'aide d'un tournevis

03

Scellement avec un collier Retrait facilité à l'aide
d'un tournevis

côté CT côté PT

État du curseur coulissant :
fermé

État du curseur coulissant de
sectionnement :
Les symboles ouvert et fermé per-
mettentde visualiser la position du
curseur coulissant
État du curseur coulissant :
ouvert

Côté équipement de mesure

Court-circuitage sûr et pratique des
circuits CT

1 Actionnement uniquement à l'aide d'un tournevis (Ø 3.5 mm)
2 Position de court-circuit sécurisée grâce au resserrage des
alvéoles de test AJS9
3 La conception spécifique en forme de crochet permet de 1SNK160057S0301
1 2 3 maintenir le pont sur le bloc de jonction dans une position
non connectée
