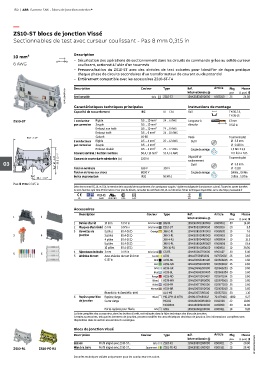

Page 154 - Gamme SNK Blocs de jonction entrelec®

150 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS10-ST blocs de jonction Vissé
Sectionnables de test avec curseur coulissant - Pas 8 mm 0,315 in

10 mm² Description
– Sécurisation des opérations de sectionnement dans les circuits de commande grâce au solide curseur
6 AWG coulissant, actionné à l'aide d'un tournevis
– Personnalisation du ZS10-ST avec des alvéoles de test colorées pour identifier de façon pratique
chaque phase de circuits secondaires d'un transformateur de courant ou de potentiel
– Entièrement compatible avec les accessoires ZS10-ST-T4

Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
1SNK161065F0014 Sectionnable Gris ZS10-ST internationale @ K508310 pce 24.80
25
1SNK508310R0000
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZS10-ST 1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5
80.7 3.18" Vissé Tournevis plat
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Ø 3.5 mm
par connexion Souple 0.5 ... 4 mm² Ø 0.138 in
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Couple de serrage 1.3 Nm ± 0.3
Courant nominal / Section nominale 50 A / 10 mm² 53 A / 6 AWG 11.5 lb.in ± 2.65
61 2.40" 53.5 2.11" Courant de courte durée admissible (1s) 1200 A Dispositif de Tournevis plat
sectionnement
03 Outil Ø 3.5 mm
Tension nominale 630 V 300 V Ø 0.138
Tension de tenue aux chocs 8000 V Couple de serrage 0.4 Nm ... 0.6 Nm
Indice de protection IP20 NEMA 1 3.5 lb.in ... 5.3 lb.in
38.7 1.52"
Pas 8 mm 0.315 in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

CE CB RoHS USR CNR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé ES10-ST 1SNK508910R0000 K508910 20 3.5
3 Barrettes de 2 pôles 50 A (IEC) Orange JB8-2-R1 1SNK908902R0000 K908902 10 7.6
3 4 jonction 3 pôles 50 A (IEC) JB8-3-R1 1SNK908903R0000 K908903 10 11.6
4 pôles 50 A (IEC) JB8-4-R1 1SNK908904R0000 K908904 10 15.5
5 pôles 50 A (IEC) JB8-5-R1 1SNK908905R0000 K908905 10 19.4
10 pôles 50 A (IEC) JB8-10-R1 1SNK908910R0000 K908910 10 39.00
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
5 6
5 Alvéoles de test Avec alvéoles de test Ø 4 mm Jaune AJS9 1SNA179726R0200 017972602 25 3.60
0.157 in Noir AJS9-BK 1SNA206680R1500 020668015 25 3.60
Vert AJS9-GN 1SNA206681R0200 020668102 25 3.60
Gris AJS9-GR 1SNA206682R0300 020668203 25 3.60
Bleu AJS9-BL 1SNA206683R0400 020668304 25 3.60
Rouge AJS9-RD 1SNA206720R1400 020672014 25 3.60
Blanc AJS9-WH 1SNA206765R0000 020676500 25 3.60
Violet AJS9-PR 1SNA206772R0000 020677200 25 3.60
Marron AJS9-BR 1SNA206782R0000 020678200 25 3.60
Ø 4 mm 0.157 in - H=12 mm 0.492 in - vis M3 AL4-M3 1SNA206721R0100 020672101 50 1.10
6 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Profil aligné avec ZS10-ST... Gris ZS10-R1 1SNK508011R0000 K508011 25 20.90 1SNK161056S0301
ZS10-R1 ZS10-PE-R1 Mise à la terre Profil aligné avec ZS10-ST... Jaune-vert ZS10-PE-R1 1SNK508151R0000 K508151 25 28.40
Données techniques valides uniquement pour les conducteurs en cuivre.
