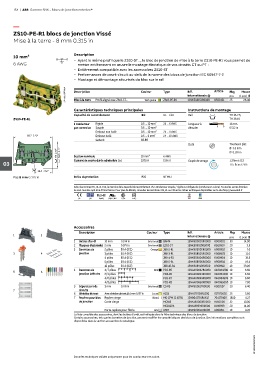

Page 158 - Gamme SNK Blocs de jonction entrelec®

154 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS10-PE-R1 blocs de jonction Vissé
Mise à la terre - 8 mm 0.315 in

10 mm² Description
– Ayant le même profil que le ZS10-ST..., le bloc de jonction de mise à la terre ZS10-PE-R1 vous permet de
6 AWG mettre entièrement en œuvre le montage électrique de vos circuits CT ou PT :
– Entièrement compatible avec les accessoires ZS10-ST
– Performances de court-circuit au-delà de la norme des blocs de jonction IEC 60947-7-2
– Montage et démontage sécurisés du bloc sur le rail

1SNK161067F0014 Description Profil aligné avec ZS10-ST... Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
Vert-jaune
25
28.40
Mise à la terre
ZS10-PE-R1
1SNK508151R0000
K508151
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS10-PE-R1 TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
83.7 3.29" Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5
Outil Tournevis plat
Ø 3.5 mm
61 2.40" 53.5 2.11" Section nominale 10 mm² 6 AWG Ø 0.138 in
Courant de courte durée admissible (1s) 1200 A 1596 A Couple de serrage 1.3 Nm ± 0.3
03 11.5 lb.in ± 2.65
38.7 1.52"
Pas 8 mm 0.315 in Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr

CE CB RoHS USR CNR CSA EAC BV DNV

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé ES10-ST 1SNK508910R0000 K508910 20 3.5
3 Barrettes de 2 pôles 50 A (IEC) Orange JB8-2-R1 1SNK908902R0000 K908902 10 7.6
3 4 jonction 3 pôles 50 A (IEC) JB8-3-R1 1SNK908903R0000 K908903 10 11.6
4 pôles 50 A (IEC) JB8-4-R1 1SNK908904R0000 K908904 10 15.5
5 pôles 50 A (IEC) JB8-5-R1 1SNK908905R0000 K908905 10 19.4
10 pôles 50 A (IEC) JB8-10-R1 1SNK908910R0000 K908910 10 39.00
4 Barrettes de 4/7 pôles Noir PC8-R5 1SNA400842R0000 040084200 10 6.60
5 6
jonction latérales 2/3 pôles PC8-R6 1SNA400843R0000 040084300 10 6.60
4/6 pôles PC8-R7 1SNA400849R0000 040084900 10 6.60
4/8 pôles PC8-R8 1SNA400850R0000 040085000 10 7.80
5 Séparateurs de 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
7 circuits
6 Alvéoles de test Avec alvéoles de test Ø 4 mm 0.157 in Jaune AJS9 1SNA179726R0200 017972602 25 3.60
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.

1SNK161058S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
