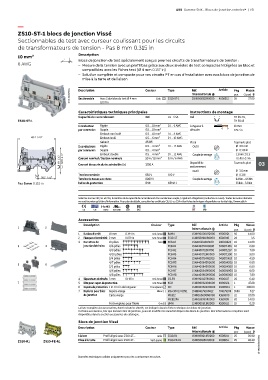

Page 155 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 151

—
ZS10-ST-1 blocs de jonction Vissé
Sectionnables de test avec curseur coulissant pour les circuits
de transformateurs de tension - Pas 8 mm 0.315 in

10 mm² Description
Blocs de jonction de test spécialement conçus pour les circuits de transformateurs de tension :
6 AWG – Mesure de la tension avec un profil bas grâce aux deux alvéoles de test compactes intégrées au bloc et
compatibles avec les fiches test (Ø 4 mm 0.157 in)
– Solution complète et compacte pour vos circuits PT en cas d'installation avec nos blocs de jonction de
mise à la terre et de liaison

Masse
1SNK161069F0014 Description Avec 2 alvéoles de test Ø 4 mm Couleur Gris Type Réf. Article Pkg (1 pce) g
internationale @
pce
1SNK508312R0000
25
Sectionnable
ZS10-ST-1
27.00
K508312
0.157 in
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZS10-ST-1 TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
80.7 3.18" Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5 Vissé Tournevis plat
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Ø 3.5 mm
par connexion Souple 0.5 ... 4 mm² 20 ... 12 AWG Ø 0.138 in
1.3 Nm ± 0.3
Embout double
0.5 ... 4 mm²
61 2.40" 53.5 2.11" Courant nominal / Section nominale 50 A / 10 mm² 53 A / 6 AWG Couple de serrage 11.5 lb.in ± 2.65
Courant de courte durée admissible (1s) 1200 A Dispositif de Tournevis plat 03
sectionnement
Outil Ø 3.5 mm
Tension nominale 630 V 300 V Ø 0.138
38.7 1.52" Tension de tenue aux chocs 8000 V Couple de serrage 0.4 Nm ... 0.6 Nm
Pas 8 mm 0.315 in Indice de protection IP10 NEMA 1 3.5 lb.in ... 5.3 lb.in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé ES10-ST 1SNK508910R0000 K508910 20 3.5
3 Barrettes de 10 pôles Noir PC8-10 1SNA163313R2400 016331324 10 14.00
3 4 jonction latérales 4/6 pôles PC8-R1 1SNA400711R0600 040071106 10 6.60
4/8 pôles PC8-R2 1SNA400712R0700 040071207 10 7.80
4/10 pôles PC8-R3 1SNA400713R0000 040071300 10 9.00
3/4 pôles PC8-R4 1SNA400724R0300 040072403 10 4.50
4/7 pôles PC8-R5 1SNA400842R0000 040084200 10 6.60
5 6
2/3 pôles PC8-R6 1SNA400843R0000 040084300 10 6.60
4/6 pôles PC8-R7 1SNA400849R0000 040084900 10 6.60
4/8 pôles PC8-R8 1SNA400850R0000 040085000 10 7.80
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
7 5 Kits pour capot de protection Gris foncé KCO 1SNK900624R0000 K900624 1 47.80
6 Capots de protection 1 m 39.4 in de longueur Transparent CO 1SNK900604R0000 K900604 1 300.00
7 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Profil aligné avec ZS10-ST... Gris ZS10-R1 1SNK508011R0000 K508011 25 20.90
1SNK161062S0301
ZS10-R1 ZS10-PE-R1 Mise à la terre Profil aligné avec ZS10-ST... Vert-jaune ZS10-PE-R1 1SNK508151R0000 K508151 25 28.40

Données techniques valides uniquement pour les conducteurs en cuivre.
