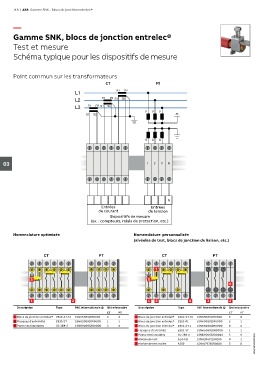

Gamme SNK, blocs de jonction entrelec®

Test et mesure
Schéma typique pour les dispositifs de mesure

Point commun sur les transformateurs
CT PT

P1 P2
L1
P1 P2 S1 S2
L2
L3 P1 P2 S1 S2
P P P
S1 S2

S S S

03 1 2 3 N

N
Entrées Entrées
de courant de tension
Dispositifs de mesure
(ex. : compteurs, relais de protection, etc.)

Nomenclature optimisée Nomenclature personnalisée
(alvéoles de test, blocs de jonction de liaison, etc.)

CT PT CT PT

7

3 5
6

1 2 1 2 4 3 2
Description Type Réf. internationale @ Qté nécessaire Description Type Réf. internationale @ Qté nécessaire
CT PT CT PT
1 Blocs de jonction entrelec® ZS10-ST-T4 1SNK508311R0000 6 4 1 Blocs de jonction entrelec® ZS10-ST-T4 1SNK508311R0000 3 0
2 Flasques d'extrémité ES10-ST 1SNK508910R0000 1 1 2 Blocs de jonction entrelec® ZS10-R1 1SNK508011R0000 3 1
3 Ponts sectionnables SC-JB8-2 1SNK900652R0000 3 0 3 Blocs de jonction entrelec® ZS10-ST-1 1SNK508312R0000 0 3
4 Flasques d'extrémité ES10-ST 1SNK508910R0000 1 1
1SNK160058S0301
5 Ponts sectionnables SC-JB8-2 1SNK900652R0000 3 0
6 Alvéole de test AL4-M3 1SNA206721R0100 0 1
7 Alvéole de test isolée AJS9 1SNA179726R0200 3 0
