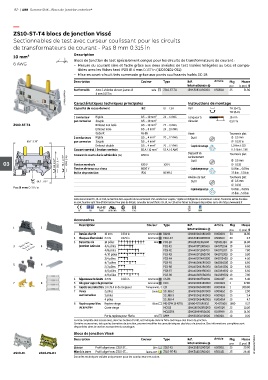

Page 156 - Gamme SNK Blocs de jonction entrelec®

152 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZS10-ST-T4 blocs de jonction Vissé
Sectionnables de test avec curseur coulissant pour les circuits
de transformateurs de courant - Pas 8 mm 0.315 in

10 mm² Description
Blocs de jonction de test spécialement conçus pour les circuits de transformateurs de courant :
6 AWG – Mesure du courant sûre et facile grâce aux deux alvéoles de test isolées intégrées au bloc et compa-
tibles avec les fiches test IP20 Ø 4 mm 0.157 in (IEC60101-031)
– Mise en court-circuit très commode grâce aux ponts coulissants isolés SC-JB
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Sectionnable Avec 2 alvéoles de test jaunes Ø Gris ZS10-ST-T4 1SNK508311R0000 K508311 25 31.90
1SNK161066F0014 Caractéristiques techniques principales Instructions de montage
4 mm 0.157 in

Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 6 AWG Longueur à 13 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.512 in
ZS10-ST-T4 Embout non isolé 0.5 ... 10 mm² 24 ... 8 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
Gabarit A5-B5 Vissé Tournevis plat
2 conducteurs Rigide 0.5 ... 4 mm² 20 ... 12 AWG Outil Ø 3.5 mm
80.7 3.18" par connexion Souple 0.5 ... 4 mm² Ø 0.138 in
Embout double 0.5 ... 4 mm² 20 ... 12 AWG Couple de serrage 1.3 Nm ± 0.3
Courant nominal / Section nominale 50 A / 10 mm² 53 A / 6 AWG 11.5 lb.in ± 2.65
Dispositif de
Courant de courte durée admissible (1s) 1200 A sectionnement Tournevis plat
03 61 2.40" 53.5 2.11" 70.1 2.76" 62.6 2.46" Tension nominale 630 V 300 V Outil Ø 3.5 mm
Ø 0.138
Tension de tenue aux chocs 8000 V Couple de serrage serrage 0.4 Nm ... 0.6 Nm
Indice de protection IP20 NEMA 1 3.5 lb.in ... 5.3 lb.in
Alvéole de test Tournevis plat
38.7 1.52" Outil Ø 3.5 mm
Ø 0.138
Pas 8 mm 0.315 in Couple de serrage serrage 0.4 Nm ... 0.6 Nm
3.5 lb.in ... 5.3 lb.in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV DNV
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Flasques d’extrémité 2 mm 0.079 in Gris foncé ES10-ST 1SNK508910R0000 K508910 20 3.5
3 Barrettes de 10 pôles Noir PC8-10 1SNA163313R2400 016331324 10 14.00
3 4 jonction latérales 4/6 pôles PC8-R1 1SNA400711R0600 040071106 10 6.60
4/8 pôles PC8-R2 1SNA400712R0700 040071207 10 7.80
4/10 pôles PC8-R3 1SNA400713R0000 040071300 10 9.00
3/4 pôles PC8-R4 1SNA400724R0300 040072403 10 4.50
4/7 pôles PC8-R5 1SNA400842R0000 040084200 10 6.60
5 6
2/3 pôles PC8-R6 1SNA400843R0000 040084300 10 6.60
4/6 pôles PC8-R7 1SNA400849R0000 040084900 10 6.60
4/8 pôles PC8-R8 1SNA400850R0000 040085000 10 7.80
4 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
7 8 5 Kits pour capot de protection Gris foncé KCO 1SNK900624R0000 K900624 1 47.80
6 Capots de protection 1 m 39.4 in de longueur Transparent CO 1SNK900604R0000 K900604 1 300.00
7 Ponts 2 pôles Jaune SC-JB8-2 1SNK900652R0000 K900652 25 2.00
sectionnables 3 pôles SC-JB8-3 1SNK900653R0000 K900653 25 3.4
4 pôles SC-JB8-4 1SNK900654R0000 K900654 25 4.7
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Blocs de jonction Vissé
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Liaison Profil aligné avec ZS10-ST... Gris ZS10-R1 1SNK508011R0000 K508011 25 20.90 1SNK161057S0301
ZS10-R1 ZS10-PE-R1 Mise à la terre Profil aligné avec ZS10-ST... Jaune-vert ZS10-PE-R1 1SNK508151R0000 K508151 25 28.40
Données techniques valides uniquement pour les conducteurs en cuivre.
